TPM管理可视化在智能工厂的应用

可视化智能维护管理

    三维可视化动态设备管理平台可以对企业重点设备进行在线信息采集、报警、控制等管理。

    采集与监控：对重点设备的温度、湿度、转速、振动、开关等实时信息进行采集和分析，当工作条件出现异常时，可及时显示、报警。

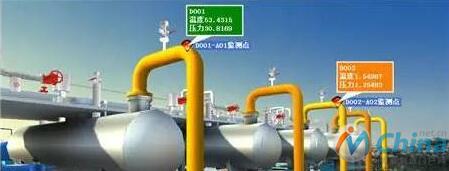

监控点示例图

    异常报警处理：一种是事故报警，包括非操作引起的断路器跳闸和保护装置动作信号；另一种是普通报警，包括一般设备状态变化、遥信状态异常信号、模拟量越复限、节点或链路状态、遥控操作、保护操作、电压合格率、VQC功能、小电流接地选线等功能中的报警。系统能够对各类报警进行分类管理，自动推出报警提示及定位到三维场景相应的设备上，同时伴随着不同音响警报，并支持向指定人员手机发送报警信息，使用户及时捕获到运行风险或潜在风险。同时可通过三维动态方式指导过程处理。

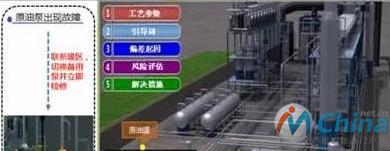

故障处理指引示例图

    远程控制：可实现远程控制设备的启停、调整等，同时能在环境非正常的情况下自动或远程人为地控制各种环境调节设备（如空调、通风设备等），使工作环境恢复正常。

可视化在线培训管理

    1.交互操作培训

    三维可视化动态设备管理平台实现操作流程演示学习与在线考核，用于对生产装置所采用的技术方案、装置内各主要设备之间的关系及物流走向等内容进行讲解。演示学习以文字介绍、视点变换、动作模拟等方式对操作流程进行模拟演示，以被动接受的方式让使用人员熟悉装置操作流程；在线考核功能是在操作流程进行演示学习的基础上，让使用人员以虚拟角色的身份在三维场景中通过主动操作（开关阀门）的方式来引导流程走向，达到全面熟悉操作流程的目的。

    2.典型设备培训

    典型设备培训是针对典型设备进行可视化培训，依托三维仿真及虚拟现实技术为技术支撑，制作典型设备的高精度3D模型，在高精度3D设备模型基础上，制作出生动、形象的三维动画视频培训课件，从而实现对设备基本信息、结构组成、工作原理、标准操作以及故障分析等内容进行可视化培训。

    基础信息：主要对设备的名称、类型、用途、特点等基本信息进行演示讲解。

    设备结构：主要通过对高精度设备3D模型进行结构拆分或剖切，对设备的结构组成及各组件名称等信息进行动态演示讲解。

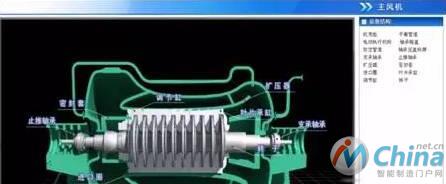

主风机设备结构示意图

    工作原理：运用虚拟现实技术，模拟设备正常工作时的运行状态，对设备的工作原理进行动态演示讲解。

    标准操作：主要是对设备实际操作过程中需要遵循的标准规范进行动态演示讲解。

    故障分析：主要对设备的常见故障及解决方法罗列总结进行动态演示讲解。
