数控系统中PLC与NC之间联络的实用方法

2 应用实例

　　半自动提速铁路轴承内、外滚道超精机的自动控制中，具有一个往复进给轴，由数控系统的进给轴输出接口控制伺服驱动系统，再由驱动系统控制交流伺服电动机，从而控制机床的进给轴往复进给运动，其余的电动机或动作由PLC输出，通过控制继电器或电磁阀来控制，其动作流程图如图1所示。

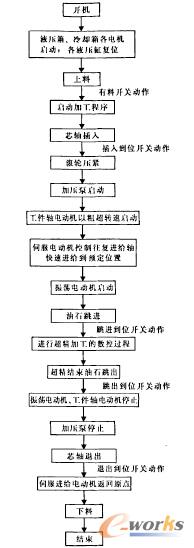

图1滚道超精机动作流程图

　　超精机动作流程(图1)中，所有的机床动作除了往复进给运动和工作轴电动机的粗、精超启动及停止由数控程序控制外，其余所有的机床动作皆以M功能的形式由数控程序输出到PLC。从动作流程图可以看出，芯轴插人、油石跳进等动作的命令输出后，不能马上执行下一个NC程序段，需等动作到位后才能继续NC程序，这时可在PLC程序中加入传送给NCK的读入禁止命令，停止NC程序的继续向下执行，直到该动作完成后，再由PLC向NCK发出读入使能命令，NC才能继续控制程序的执行。

　　这里，以油石跳进动作为例来加以说明。辅助功能M16是油石跳进命令，数控程序命令为在N20语句的程序命令中，油石跳迸命令以辅助功能M16形式给出，N30和N35语句的程序命令是进行超精加工的伺服电动机往复进给控制命令，从滚道超精机动作流程图可知，数控系统在发出油石跳进命令后，不能马上执行超精加工的伺服电动机往复进给数控动作，必须等到油石跳进到位开关动作后才能执行下面的N30和N35动作。正常情况下，NCK是一条接一条连续地读人数控程序命令并往下执行的，执行速度很快，在发出M功能指令后，NC紧接着就执行下一句程序段，这时PLC接受到的M功能指令可能还未来得及执行，数控程序已继续向下执行了。而机床要求NcK在执行完N20语句后，不能马上执行N30语句，因此，在PLC接收到NcK发来的M16命令后，可以通过PIJC梯形图(图2)，首先将PLC-NcK的通道控制信号中的v32000006．1设置为读人使能禁止，禁止下一个程序段的数据传送到插补器，这样，NcK不再执行下面的N30语句，当油石跳进动作完成，油石跳进到位开关动作后，取消读人使能禁止，允许NcK读入程序即v32000006．1设置为读入使能，NcK再继续执行N30语句。

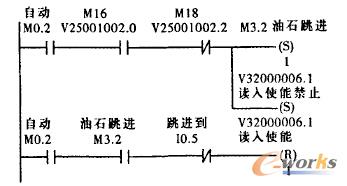

图2油石跣进动作相关梯形图

3 结束语

　　在设计制造的半自动提速铁路轴承滚道超精机中，使用上述方法，利用PLC_NCK的通道控制信号中的PLC变量V32000006．1，即读人使能禁止信号，实现了数控系统的数控程序NC和逻辑控制程序PLc的联络，方法简单、可靠、实用。
