西门子PLC控制系统常见故障及排除

　　(3)CPU模块故障。

　　通用型S5 PLC的CPU模块上往往包括有通信接口、EPROM插槽、运行开关等，故障的隐蔽性更大，因为更换CPU模块的费用很大，所以对它的故障分析、判断要尤为仔细。

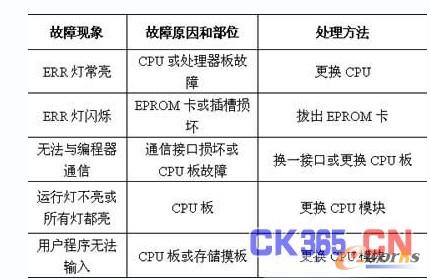

表1-1例出了CPU模块常见故障及处理方法。

　　检修实例：一台PLC合上电源时无法将开关拨到RUN状态，错误指示灯先闪烁后常亮，断电复位后故障依旧，更换CPU模块后运行正常。在进行芯片级维修时更换了CPU但故障灯仍然不停闪烁，至到更换了通信借口板后功能才恢复正常。

三、外围线路故障。

　　据有关文献报道，在PLC控制系统中出现的故障率为：CPU及存储器占5%，I/O模块占15%，传感器及开关占45%，执行器占30%，接线等其他方面占5%，可见80%以上的故障出现在外围线路。外围线路由现场输入信号(如按钮开关、选择开关、接近开关及一些传感器输出的开关量、继电器输出触点或模数转换器转换的模拟量等)和现场输出信号(电磁阀、继电器、接触器、电机等)，以及导线和接线端子等组成。接线松动、元器件损坏、机械故障、干扰等均可引起外围电路故障，排查时要仔细，替换的元器件要选用性能可靠安全系数高的优质器件。一些功能强大的控制系统采用故障代码表表示故障，对故障的分析排除带来极大便利，应好好利用。

　　检修实例：本厂一台水下切粒机的控制系统出现故障，检修人员发现I5.4无输入导致Q7.0无输出，切粒机无法开启。检查后发现信号转换器和接近开关同时损坏，更换后正常。象这类故障就具有一定的隐蔽性，排故时要借助万用表、系统原理图和逻辑图逐级排除。

　　SIMATIC S5控制系统综合了数字电路、模拟电路、继电回路和计算机技术，具有较高的稳定性和可靠性，但一旦出现故障就会造成整个系统停机损失较大，维修有一定困难且维修费用也较高，借助的维修工具除了万用表有时还要用到示波器甚至计算机，这就要求维修人员具有较高的专业技能，并且有一定的外语和计算机功底，只有对整个系统了解和熟悉后才能对常见的故障做到判断迅速、排除迅速，并尽可能地降低维修费用，确保系统的正常稳定。
