使用实体刀具在CAM Express环境中进行刀轨验证

发布时间：2015-08-26 作者：张志成来源：西门子

关键字：CAM Express 刀轨验证实体刀具

收藏好文推荐打印

本文详细介绍了在CAM Express环境中使用自建实体刀具模型来进行刀轨验证的具体步骤。

5、新建立的刀具，其横断面轮廓必须和先前所建立的实体刀具一致，在此，我们使用T型刀，并调整其各部尺寸。

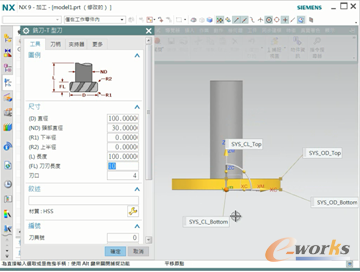

图5 新刀具模型

6、完成刀具尺寸定义后，先不要退出对话框，直接“将刀具汇出至库”，请注意，汇出时所设定的“库号”必须和先前所建立的实体刀具模型文件名一致，导出成功将会出现提示。

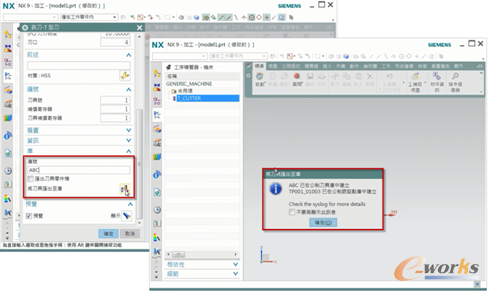

图6 刀具导出

7、目前已经完成刀具相关设置，我们继续开启一个加工模型来进行测试。

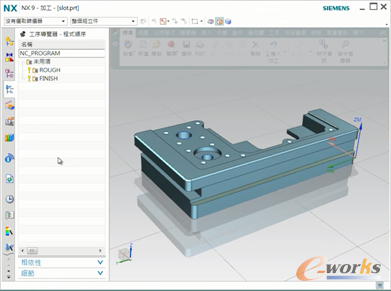

图7 加工模型

8、进入加工模块后，先设定加工几何，包含加工原点，工件以及毛坯。

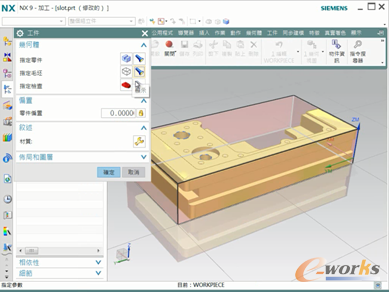

图8 设定加工几何

共4页
