基于NX的DIU125FD车铣复合加工中心后置处理的开发
本文针对现有主流CAD/CAM系统中尚无DMU125FD类型机床的专用后置处理，而又是实际生产中迫切需要解决的问题，提出了基于坐标转换模型的旋转轴参数设定方法，同时利用Link Post技术来创建车铣复合这一类型的后置处理。最后利用一个实例来验证该后置处理的正确性。

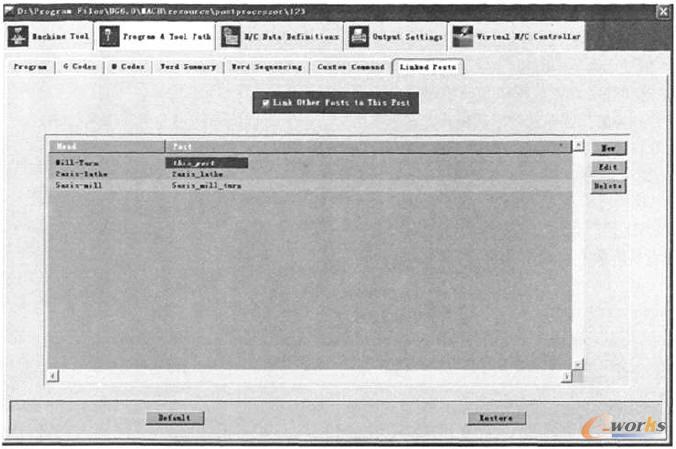

第4步建立一个铣后置处理，机床类型选择车铣复合，然后根据这个新建的后置处理来完成Link Post的设置。将3个后置处理连接在一起后，根据要求生成后置处理刀轨，并且这个铣后置处理在程序和刀轨参数项设置和N/C数据定义项设置与刚才建立五轴带-转台-摆头的过程一致，如图2所示。
图2 利用Link list得到的后置处理

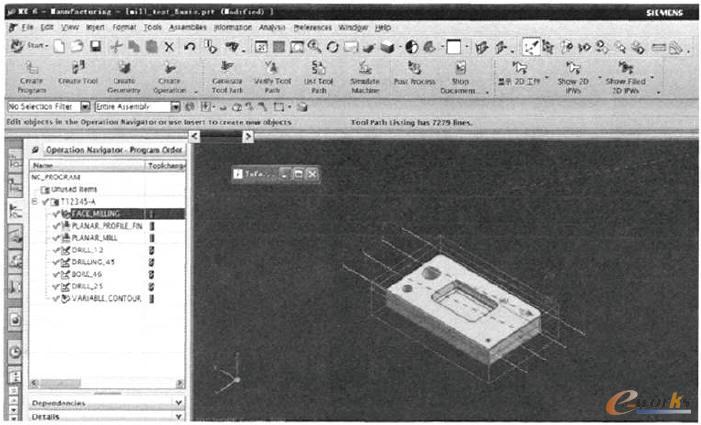

第5步利用一个实例来对所得的后置处理程序进行验证，如图3所示，这个过程中可以得到每一工步的刀轨，同时进行刀补和加工起始面设置，使零件得到合理加工。在弹出的窗口中可以查看具体的刀位信息。
图3 后置处理实例验证
5 结束语
对于一摆头一转台的特殊五轴联动加工中心需要进行坐标系转换，才能够将其应用在斜面加工中，并且理清机床。B轴和C轴之间旋转的角度变化是解决该后置处理问题的关键。对于车铣复合这一类后置处理，可以将机床的多种工作状态分开处理，采用不同的后置处理与之对应。利用Link Post技术，使实际编程人员看起来相当于只用了一个后置处理，方便使用，效牢得到提高，从而大大降低了人工分开处理剪接可能引起的错误。该方法对专用后置处理开发有借鉴意义。
