基于PowerMILL的电极自动编程系统开发

        以下通过某电极的加工实例来验证该系统的可行性。电极的加工工序为：铣顶面→粗加工→铣基准→球刀精加工→平底刀精加工→精加工基准表面→精加工基准侧面，操作步骤如下：

        （1）进入PowerMILL后，通过"模型输入"输入目标模型，对模型进行相应坐标系调整后，根据模型材料和形状特性将电极归为型腔类电极。

        （2）在右键菜单中点击型腔类电极，弹出图3所示工艺模板，各工序可依照加工电极的实际情况决定工序按钮选框的勾选与否。点击相应按钮即可打开工序对话框，编程人员可对相应参数做出修改，最后点击【确定】按钮，即可生成该工艺的刀路轨迹，刀具路径如图4所示。

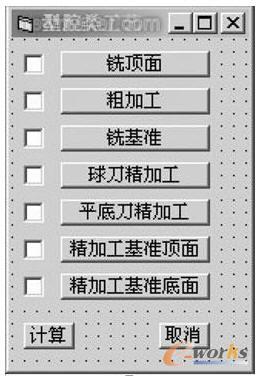

    图3 型腔类工艺模板

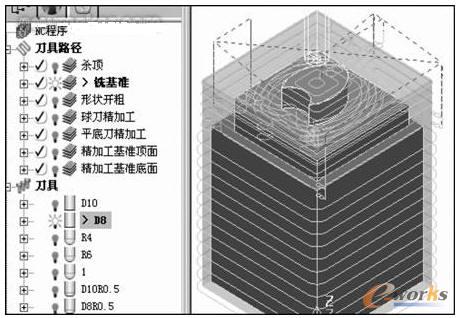

    图4 刀具路径

        （3）对刀具路径进行校验后，点击后处理即可生成NC代码。通过验证，该系统能实现上述功能，提高工作效率50%以上。

5 结束语

        （1）在Powermill环境下建立电极加工工艺模板库、工艺策略库及刀具库，方便生成工序时调用。

        （2）基于宏命令，利用VB6.0 对Powermill 进行二次开发，实现了电极加工代码的快速生成，提高了编程效率。
