基于CAXA制造工程师特征造型与MasterCAM9模具加工应用实例

发布时间：2012-05-02 作者：肖善华来源：万方数据

关键字：CAXA特征造型刀具轨迹仿真 MasterCAM模具加工

收藏好文推荐打印

本文应用CAXA制造工程师完成模具的特征造型，转换格式后调入MasterCAM软件中生成加工轨迹和G代码，快速高效地制造出模具产品。

(3)生成粗加工轨迹，粗加工平行铣削：T刀具路径→U曲面加工→P平行铣削粗加工→选择要加工的曲面→设置加工参数（见图7所示）→选择加工边界，生成轨迹，如图8所示；粗加工挖槽铣削：T刀具路径→U曲面加工→K挖槽粗加工→选择加工的曲面→选择加工边界，生成轨迹（如图9和图10所示）。

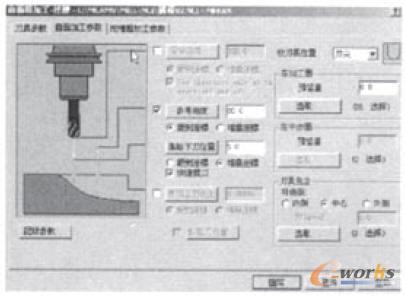

图7 设置加工参数

图8 粗加工轨迹生成

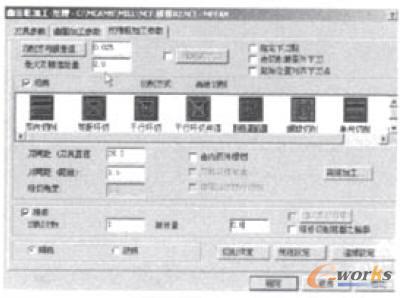

图9 粗加工挖槽铣削加工参数

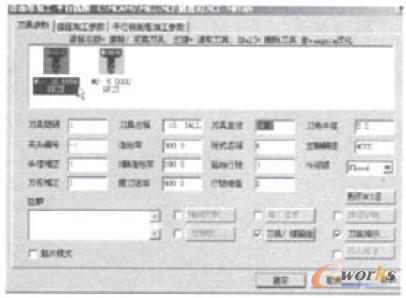

图10 挖槽铣削加工参数设置

(4)生成精加工轨迹，方法同上。

(5)轨迹仿真，见图11所示。

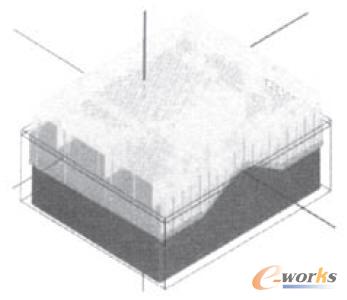

图11 生成仿真轨迹

共4页
