晶闸管整流器全关断检测电路的设计

    2.2　硬件过零检测方法

    此方法用硬件来实现，采用霍尔元件测得欧姆整流器正组总电流信号来作为输入信号，在正常工作的时候也可以准确检测出关断时刻，但是在电源出现某些异常情况时，如逆变失败或电流不为零时提前封锁，电流又恰好是在零点附近，则该检测方法会多次显示过零情况。而此方法检测出第一次过零信号时，实际上整流器不一定是全关断的，只是因为电源某两相的电压通过某一对晶闸管加到OH线圈上，在一直流激磁电流的基础上，不断地对其激磁消磁， OH线圈能量并通过回路电阻消耗，直到OH线圈的直流电流衰减到零，整流器真正关断。如图3所示。

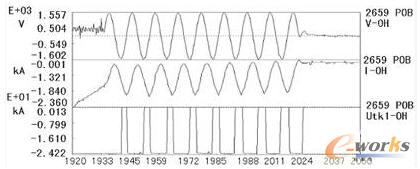

图3 硬件过零检测提前封锁时的波形

    其中V-OH为欧姆电源电压，Utk1-OH为硬件检测过零信号。

    2.3管压降过零检测方法

    鉴于以上两种方法各自的缺陷，现在采用一种新的检测方法，通过检测晶闸管两端的管压降来判断是否完全关断。这是一种直接有效的方法，如果所有的管子都关断，则负载中没有电流，管压降为几百伏，如果还有管子导通，则负载中还有电流，管压降则为几伏，通过对管压降的检测来判断是否全关断，即可判断是否有负载电流。针对这种特点，设计了晶闸管全关断检测电路。

    为了可靠判断晶闸管关断，取相电压的15度时为判断的时刻=700×0.25=175V，即当管子两端电压高于175V时，判断管子为关断状态;当管子两端电压小于175V时，判断管子为导通状态，如图4。

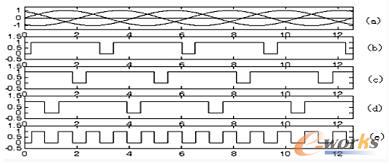

图4 全关断检测原理分析

    (a)分别是A、B、C三相电压，(b)、(c)、(d)分别是共阴极组的三个晶闸管的状态信号，它包括正向电压和反向电压，中间有30度的低电平，将b、c、d三个信号相与，得到一个脉冲系列信号e，表示管子已全部关断。经此信号用一个单稳整形为电平信号，用来表示关断信号。

3 晶闸管全关断检测电路

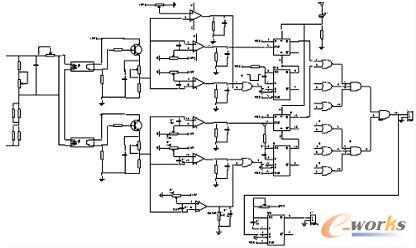

    图5即为晶闸管全管断电路原理图。

图5 全关断检测电路原理图
