基于MasterCAM的后置处理程序在SIMENS系统中的应用

    2.重新设置的部分

    (1)坐标轴的设置。DMG63V立式加工中心是三轴联动，没有装旋转轴，找到旋转轴设置部分“#Rotary Axis Settings”，把“Rot_On_X:1”改为“Rot_On_X:0”或找到“#Numbered questions for Mill”提问项，将“164.Enable Rotary Axis Button? Y”改为“164.Enable Rotary Axis Button? N”，即可关闭四轴。

    (2)圆弧插补方式的设置。Mpfan后处理程序可以设置三种插补方式，对于SINUMERIK 810D数控系统三种圆弧插补方式都支持。①维持“#General Output Settings”中的“Arcoutput:1”不变，或设置为“Arcoutput:2”。后者则必须同时将“#Address String Definitions”中“Srad" R"”改为“Srad"Cr"”;“Srminus"R-"”改为“Srminus"Cr=-"”，因为在输出NC程序中涉及到半径。② 将“#General Output Settings”中的“Arcoutput:1”设置为“Arco-utput:0”

    (3)孔加工固定循环开关的设置。由于810D系统的孔加工固定循环的指令代码和输出格式与MPFAN后置处理程序完成不同，所以最好的处理方法是将“#Enable Canned Dril Cycle Switches”中的功能开关全部关闭，即关闭“Usecandrill：No”、“Use-canpeck：No”、“Usecanchip：No”、“Usecantap：No”、“Usecanbore1： No”、“Usecanbore2：No”、“Usecanmisc1：No”和“Usecanmisc2：No”。这样，利用Master CAM孔加工菜单做孔加工时，将生成由“G0”、“G1”、“G4”和暂留时间“F”组成的孔加工固定循环程序。

    (4)MasterCAM与810D数控系统之间的通讯。810D数控系统除了可采用专用PCIN软件进行数控程序的传输外，也可通过MasterCAM自带的通讯方式进行传输，在主菜单中依次选择Fine→Nextmenu→Communic选项，系统弹出如图2所示“Communic”对话框。

    按图2设置好参数后，单击Send按钮，弹出“Specify File Name to Read”对话框，选取一个设置好的NC文件，单击打开按钮即可发送到机床，进行加工。

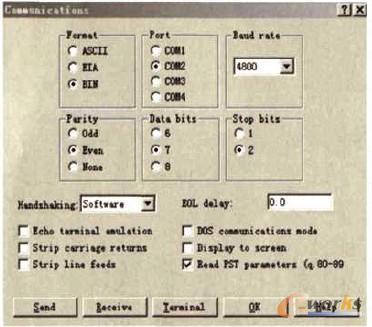

图2 通讯参数设置

四、加工实例

    下面以以加工凸轮零件为例，介绍数控程序的生成方法。

    图3为某凸轮零件图形，对图3所示零件进行二维外形铣削，用修改前的后置处理程序“MOFAN”和修改后的后置处理程序“810D”生成的加工程序对比如表所示。

图3 凸轮零件图

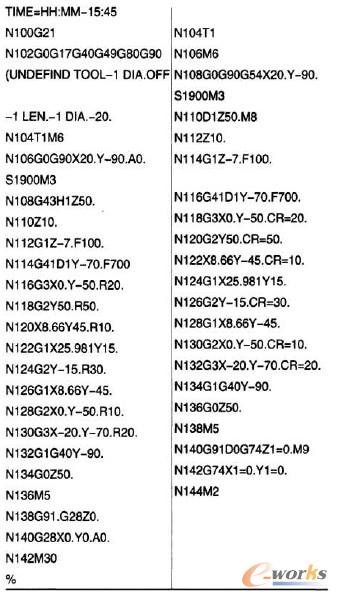

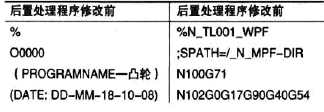

表 后置处理程序修改和设置前后生成的外形铣加工程序

五、结束语

    按照上述方法设计的专用后置处理程序所生成的NC程序，能够处理轮廓、内槽和曲线的刀具路径文件，并不需要人工再做二次处理，均能在DMG63V加工中心的SIMENS系统810D中直接进行加工。
