豪顿华工程CAXA网络DNC企业搭建数字化车间

    每台数控机床前放置一台微缩型智能终端，它具有独立的IP地址，并具有RS232功能，能够按照一定的协议和数控机床及网络上的服务器计算机进行数据交换，这样可以将RS232线路缩短到最短。另一方面，由于服务器不直接和数控机床的RS232接口通信，而是以10/100M的速度与各终端微缩计算机进行网络通信，因此单台服务器可控制的机床数量将比单纯的多串口通信大的多。这个微缩计算机我们称它为微型智能终端，它内部具有独立的CPU和内存，外部具有两个接口：以太网络的RJ45接口和RS232接口，如下图。


智能终端与接口

    每台机床使用一个智能终端，这样相当于每台机床具有一个独立的IP地址。真正做到将机床联机到以太网络中，布线时不需要布置成本昂贵的串口线路，只要布置通用以太网就可以。

    另外，此种通信方式真正做到将串口线路缩短到最短，增强了串口通信的稳定性。当一台智能终端发生故障，只影响一台数控设备，其它设备不受影响。并且计算机服务器的并行处理能力大大提高。

    2.1.2 网络DNC接入示意图

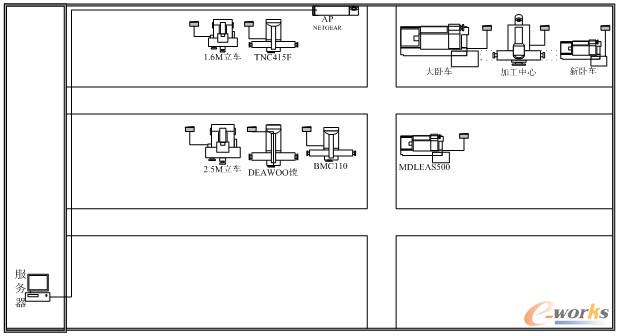

    豪顿华公司9台机床接入示意图如下：


    CAXA网络DNC中使用的核心设备——串口服务器（又名智能终端），其实就是网络节点上的微型嵌入式计算机，这是一种在安全上非常敏感的网络硬件，仅有香烟盒大小。CAXA推荐国内军工企业在实施网络DNC系统时使用国内制造的智能终端，它是中国电信网络控制中大量使用的信得过产品。其产品内核系统为Linux，应用部分软件由CAXA编写，硬件内的全部源码为CAXA掌握。另外因在国内生产制造，可为用户提供非常可靠的安全保障。

    2.2 通信方案

    1）采用非虚拟串口方式，而使用计算机端通信软件直接和以太网TCP/IP协议用10-100兆速度串口服务器通信的方式，在传输过程中数据传输稳定快捷，准确无误，具有多重校验机制。

    2）采用一套DNC系统，具有网口的机床采用网口接入，其余全部采用无线智能终端方式接入，整个系统实现用一台服务器控制所有接入网络的机床通讯与程序管理。

    3）完全支持豪顿华公司使用的Fanuc、Heidenhain等各种控制系统。

    4）本项目采用无线接入方式，完全支持网口、标准RS232口数控机床的混合通信。能够提供有线、无线、电力及混合等多种接入方式，以适应豪顿华公司后续发展。

    5）对于较大程序加工时，支持在线加工及断点续传，支持断电、手工、自动应答三种断点续传功能，并支持跨网段传输。

    6）单台服务器可支持超过256台数控机床之间的通讯，且互不干扰，具有极高的安全传输保障，确保24小时/365天系统无故障传输。

    7）DNC系统网络，支持线路受干扰后数据丢包、缺损的自动补齐，字符自动校验功能，以保证数据传输的可靠性。

    8）服务器端无人职守，通过远程控制功能，操作人员在机床端就能完成程序的发送与接收。

    9）数据传输稳定快捷，准确无误，无误码、掉段现象。

    10）支持在机床收/发通信参数不一致条件下的自动传输；

    11）远程加工程序列表浏览；

    12）具有加工代码的仿真功能，可以实现对加工代码仿真校验；

    13）支持RS232软/硬协议及特殊协议；

三、项目实施效果

    通过本项目的实施，解决了豪顿华公司数控设备的通讯传输问题，显著提高了数控车间的生产效率。由于采用统一快捷的网络传输，实现了所有数控设备与计算机网络的通信，尤其是使用RS232串口传输的数控机床的通信，减少了编程员的现场操作，减少了操作工在获取代码及工艺文档上的损耗时间。网络DNC系统的网络传输解决了代码传输的问题，也为企业的信息化提供了帮助，对以前ERP所不能触及的车间部分进行了弥补，为其提供了有力的数据，同时CAXA的此次项目的实施也为该企业以后建设数字化制造打下了扎实的基础。

    CAXA网络DNC是一个功能强大的多层次多模块的企业数控设备管理系统，它在豪顿华公司的项目中起到了促进生产、提高数控设备使用效率的作用。采用数控机床联网系统将充分发挥现有数控设备的功能，提高车间的生产效率，为企业创造更多的经济效益，做到低投入，高回报的预期目的。采用CAXA网络DNC的信息化解决方案可以从底层的联网开始，逐渐扩展到应用层的数据采集与统计分析，进而给企业的生产优化提供实际数字依据，成为企业信息化的好助手。
