基于数据平台的智能协同设计系统探讨

发布时间:2017-07-18 作者:耿明  来源:中铁第四勘察设计院集团有限公司
目前协同设计系统主要为基于文本库的传统作业系统,设计数据提取、加工、使用、挖掘困难,影响设计进度和质量。智能数据协同设计平台的关键技术、构建方案需要进行深人研究。

基于数据平台的智能协同设计系统研究

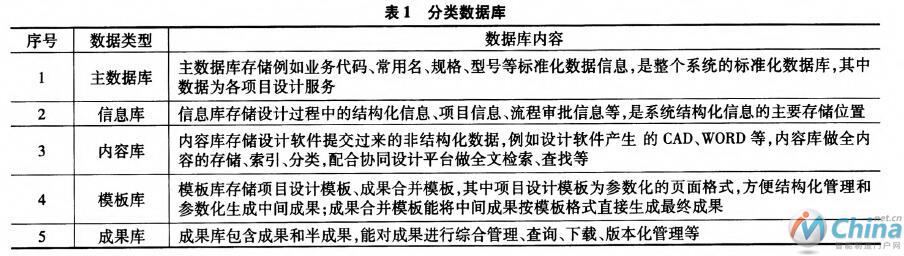

图7 数据采集流程

    3.3协同设计平台

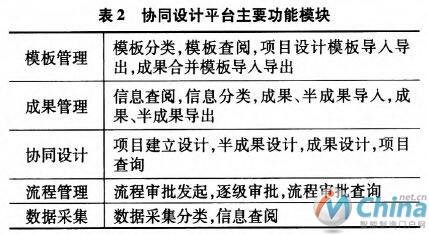

    设计工作主要是多专业协同作业模式,通过协同设计平台的建立,可以按照制定单项设计设计细则一单项设计作业指导书一综合工程设计交互式电子手册的路线逐步建立相关技术标准,制定各专业间(专业内)工程设计的标准输人和标准输出数据,根据设计数据之间的输入输出关系,简化设计接口将传统交叉性设计接口改为平行流程结构,使各类设计项目的设计流程(如图8所示)标准化。其主要功能模块如表2所示。

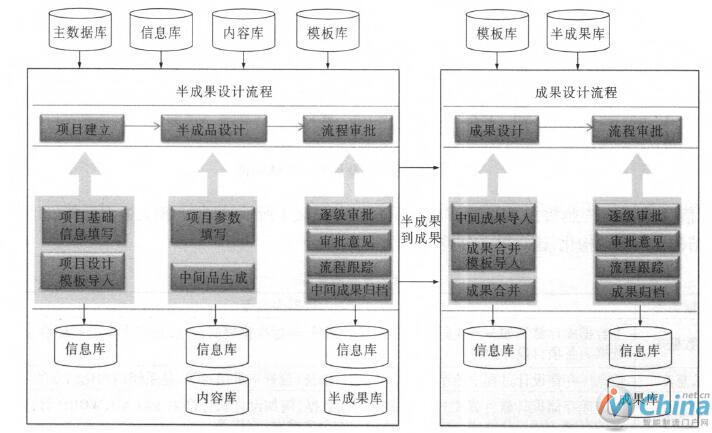

 协同设计标准化流程

图8 协同设计标准化流程

 协同设计标准化流程

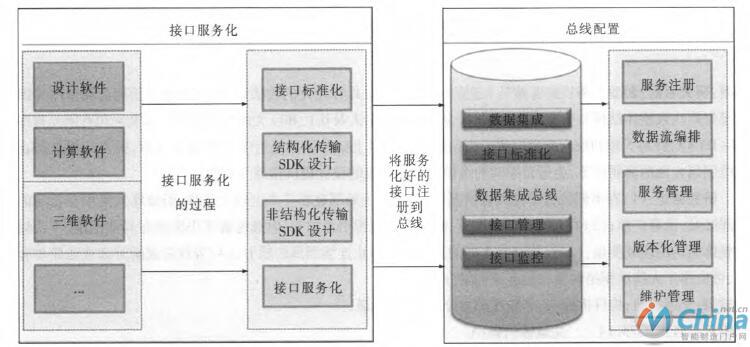

基于总线的集成方案


图9 基于总线的集成方案

    协同设计平台与数据平台之间的通讯可通过总线实现,如图9所示。

    4结论

    (1)基于数据平台的协同设计关键技术主要有信息标准建立、设计数据及标准结构化、数据标准建立与维护、多专业标准化协同作业模式、应用软件研发、智能设计与在线设计集成、数据挖掘与抽取、系统展现等。

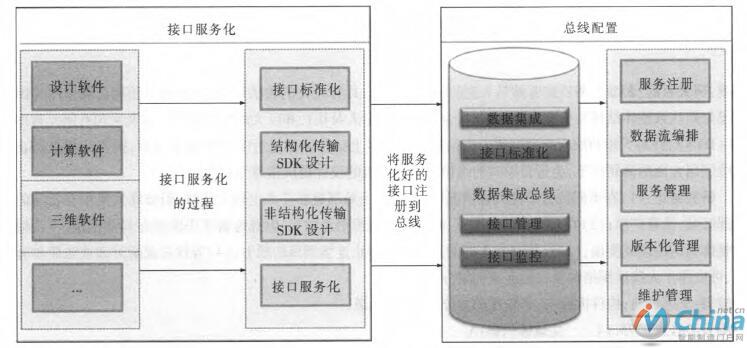

基于总线的集成方案

图9 基于总线的集成方案

    (2)智能协同设计系统可大幅提高设计速度与设计质量,可在资源、行为、交付维度单独或同时提供文本(含音视频)、数据、BIM成果。

    (3)基于数据平台技术的智能协同设计系统是工程设计现代化的发展方向,也是建设协同系统现代化的基础和前提。该系统的研究与推广可以加快工程设计的进度,提高设计质量,节约设计成本,具有广泛的发展和应用前景。

    (4)本成果可为研发协同设计系统、协同建设系统提供指导作用。
