基于CATIA的桥梁BOM自动生成方法的研究

发布时间：2016-02-03 作者：王继红来源：互联网

关键字：CATIA 桥梁 BOM

收藏好文推荐打印

文章介绍了利用CATIA软件对桥梁完成三维建模后，需要对装配文件中的零件信息进行提取，通过VB开发应用程序，对符合用户要求的零件信息进行自动提取、分类和存储，并录入EXCEL表格中，完成BOM的编制。该技术提高了设计效率，取得了良好的应用效果。

4.4 遍历零件，存入BOM

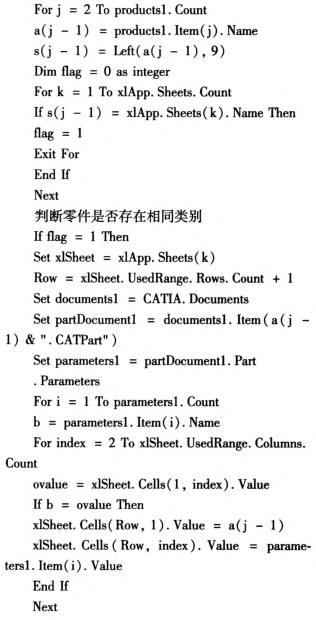

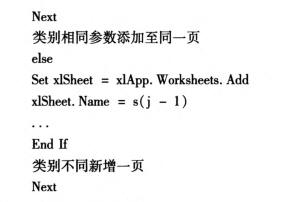

将遍历到的零件类别与BOM中的页名进行比较，相同类别的零件参数存于同一页中，新增类别需要新建页，主要代码如下：

4.5 输出excel并保存

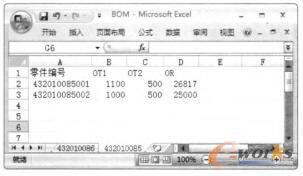

最终生成的BOM表格如图3所示。

图3 BOM表

5 小结

在CATIA V5平台上，以VB作为开发工具，对桥梁三维模型中零件的参数进行提取和分类存储，可以实现BOM表的自动生成，减少了手动操作的重复劳动和出错的几率，提高了工作效率和质量。该方法还可以推广至其他市政类，如水厂，隧道等工程三维模型的参数提取中，实现灵活的个性化定制，有广泛的应用价值。
