冲压模凹R角预处理在CAD系统中的实现与应用

2.2 自动调整圆角

    目前CAD软件在处理圆角过程中，只能逐个选择圆角，操作复杂繁琐，为了方便用户操作，增强功能的易用性，需要软件能够按照圆角尺寸、凹凸性等条件自动检索识别出来，同时为了方便管理圆角面，需归类识别出所有圆角面，最大化满足用户的使用要求。

    此外，由于型面数据的精度问题，不能完全保证识别出所有的圆角面，还需要对不能自动识别的圆角进行分割处理，如图3所示，使其大部分面变成规则圆角面，便于后续提高圆角调整的成功率。通过自动批量处理的方法，实现快速的调整圆角，提高圆角的处理效率，同时也要提供多种应用方法来满足不同场景的圆角。

图3 圆角分割示意图

    因此，在自动调整圆角部分需提供以下三个命令：

    （1）圆角检索

    把曲面中符合条件的圆角面检索出来，圆角检索流程如图4所示，根据面的UV方向计算距离是否在允许公差范围内，判断识别是否是圆角面。从需求实现角度来看，主要实现以下功能：

    检索对象：把指定面作为检索对象，检索出面中所有的圆角面。

    检索设置：检索一定半径范围内的所有凸或凹圆角面。

    颜色和图层设置：检索出的圆角面指定颜色和分配图层。

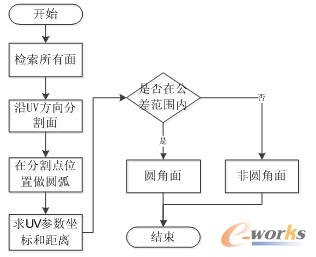

图4 检索圆角面流程

    圆角检索命令中检索曲面上所有单个面的关键算法代码如下：

    stat=TiInqComFac(&idCom1,&numfac1,&faceidP);

 if (stat != 0){

  goto rtn;}

    stat=TiInqComFac(&idCom2,&numfac2,&faceidP);

 if (stat != 0){

  goto rtn;}

    （2）圆角分割

    把曲面中不规则的圆角面分割为规则和不规则的圆角面，不规则的圆角面将不能再被分割，主要实现功能：根据面的几何拓扑关系，自动分割圆角面。

    圆角分割命令中的面分割关键算法部分代码如下：

    if (m_SetDivSEve != ITEM_SEVE_VALUE) {

    m_cmbSetDiv.SetCurSel(m_SetDivSEve);}

    {return m_cmbSetDiv.GetCurSel();}

    if (nDivide == 1) {

    DivideFillet(&tmpFltInf,divComFlt,divFacFlt); }

    （3）圆角减小

    参照圆角周围面的延长面，根据减小的圆角半径值，重新创建圆角面，实现圆角的减小处理，主要实现以下功能：

    调整方式：提供按比例缩小、指定半径值、指定减小值三种调整方式，可自定义相关参数。

    颜色和图层设置：减小的圆角面指定颜色和分配图层。

    圆角分割：针对不规则的圆角，增加自动分割圆角处理功能。

    圆角减小命令中逐个圆角循环处理的关键算法代码如下：

    while (pos != NULL) {

  if (!UpdateProgress(++nLoop)) {

   break; }

    if (nMode == D4OPT2 || fltRadInf.FltType == FIXEDRAD) {

    bRet = ReduceGradualRadius(&fltInf, nMode, dValue, nDivide, newFltidAry);

  } else{

   continue; }}
