Pro/E工程图文件导出处理技巧

2.2.3 指定导出定制文件

    在config.pro里增加设置参数：intf2d_out_dxf_mapping_file $PRO_DIRECTORY\Dxf_export.pro

    设置参数intf2d_out_dxf_mapping_file用来指定工程图导出定制文件的读取路径。其中$PRO_DIRECTORY为Pro/E软件的安装目录，即工程图导出定制文件Dxf_export.pro在磁盘保存的位置。

    需要注意的事项：使用Pro/E时，尽量使工程图的文件名称与三维模型的文件名称保持一致，否则在输出时系统会根据工程图的文件名输出图层，然后又根据三维模型名称输出图层，造成一个图层有两个名字的现象，带来图层命名管理上的混乱。

2.3 颜色、线型、线宽问题

    Pro/E中工程图中，不管其图元是连续实线、隐藏线、标注尺寸、批注文字、剖面线、表格、球标符号还是图框，线型都默认为连续线，线宽也都默认为是一样的，颜色也不符合要求。AutoCAD图层管理器可以根据用户要求方便迅速地对各类图元进行特性设置管理，如颜色、线型、线宽、显示状态等。因此，可以将Pro/E工程图按照标准图层导出后，在AutoCAD界面下打开图层特性管理器，对各图层的颜色、线型、线宽根据CAD制图国标进行设置，再将所有图形特性设置为随层(Bvlaver)，即可迅速生成符合国标的工程图。

2.4 应用实例

    下面以支架零件为例，在Pro/E wildfire 5.O和AutoCAD2010环境中将上述处理方法加以应用。

    (1)定制工程图导出文件Dxf_export.pro，按照2.2.3节方法。

    (2)定制配置文件config.pro，增加导出比例、自动分层、指定导出定制文件三行参数。

    (3)在Pro/E中建立零件三维模型，并转成比例为1:1的工程图，名称均为zhijia，单位均为mm，如图1。

图1 Pro/E工程图

    (4)将Pro/E工程图另存为DWCJ文件，名称为zhijia，其它接受默认选项。

    (5)在AutoCAD中打开文件zhijia.dwg，此时图形颜色、线宽与标准不完全相符。

    (6)在AutoCAD中打开zhijia.dwg的图层管理器，按照标准要求设置各图层的颜色、线型、线宽。

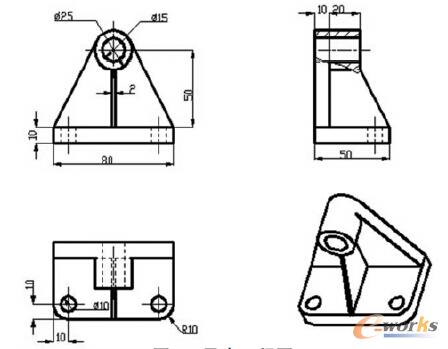

    (7)将工程图zhijia.dwg图形全部选中，设置颜色、线型、线宽属性均为“ByLaver（随层）”，即得到符合要求的工程图，如图2。

图2 导出工程图

    (8)完善工程图，例如进行其它标注、定制的标题栏等，打印输出。

3 结语

    在工程图的导出过程中，是否能够快速获得符合标准的图形文件，关键在于图层的设置以及管理。应用上述处理技巧，只需对导出参数进行一次定制，即可适用于所有零件模型转换为二维工程图的过程，极大地提高了绘图速度，加快产品设计开发的步伐，实现效益最大化。Pro/E系统的配置参数非常丰富，熟练掌握相关参数的含义及作用，定制符合用户要求的Dxf_export.pro文件，可以充分地发挥软件各自的强大功能，其方便性和快捷性得到最佳综合。
