基于NX高速加工方式的应用

    （3）光顺刀轨

    在高速铣削过程里，为了保证机床的性能，所有刀轨尽可能避免尖角过渡；基于NX CAM模块里拐角控制相应的处理方法，如图5所示。通过设置参数使得进刀和退刀的刀轨都光顺加工，如图6所示。也可以使步进光顺过渡，光顺进给以避免刀具在进给和切削运动间产生停顿现象。如图7所示。光顺的刀轨更符合高速加工应用。

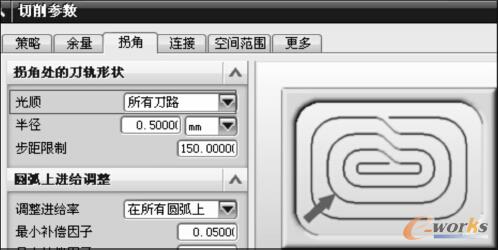

图5 拐角控制

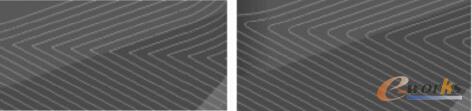

图6 尖角的刀轨和设置圆角的刀轨

图7 光顺步进

    （4）刀轨点的均布

    刀轨点的均布大大改进了加工零件的表面光洁度。在NX CAM中“区域铣削”和“流线加工”操作在要加工的面上输出更均匀的点栅格（默认行为），如图8所示。

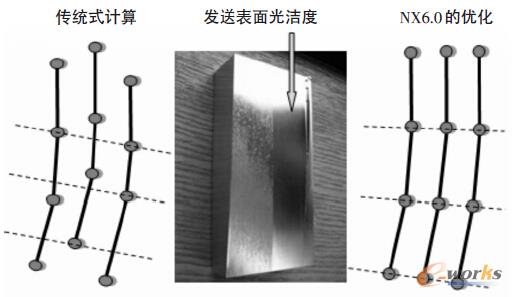

图8 传统的计算和NX优化计算方式

    新的刀轨点均布使控制器光顺了相邻刀路提供一致的机床运动，输出高端精加工刀路；在模具加工行业大大减少抛光的工艺、提高了生产效率，如图9所示。

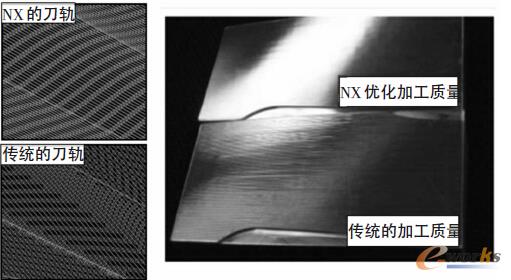

图9 传统与NX优化刀轨加工质量的比较

    （5）后处理输出

    对于复杂曲面的轮廓铣削，如果后处理方式和CNC控制都支持“NURBS”输出，则使用该功能可以用更高的进给率产生更光顺的曲面精加工效果。在NX CAM中机床运动控制应选择NURBS控制，如图10所示。

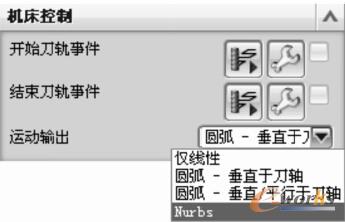

图10 NURBS控制

    NURBS使用控制点、节点矢量、权3个变量来表达自由曲线，如下公式所示：

    使用NURBS进行插补，误差小、精度高，可以简化NC代码程序，不仅可以控制机NURBS曲线的曲率变化，进行不超出机床许可加速度的自动进给速度控制，可实现高速、高精度的模具加工。

4 结束语

    NX具有极强的读取并处理数据模型的能力，加工功能也非常强大。通过实例加工证明，NX是能够输出光滑、平顺、稳定合理的刀具轨迹，非常合适用于高速加工，为高速加工行业大大提高生产效率。
