基于NX的组合机床快速设计系统的研制

    3.4 组合机床快速设计系统界面设计

    根据组合机床设计内容和模块，设计组合机床快速设计系统界面见图4～图6。

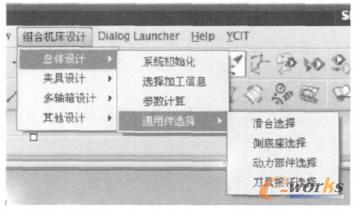

图4 组合机床快速设计系统界面

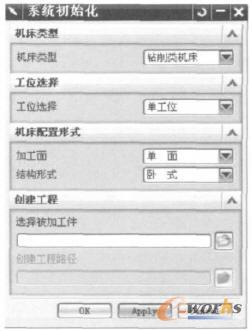

图5 组合机床快速设计系统初始化

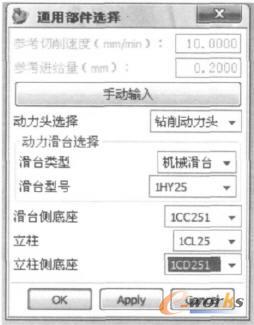

图6 组合机床部件设计与选择模块

    3.5 组合机床通用件原型库的建立

    通用件原型库的建立融合了系统建模技术、XML技术和部件族的概念。运用系统建模技术，根据工程知识和工程规则所确定的几何参数，建立蕴含产品设计知识的原型模型，当用户修改参数、更新工程知识和调整工程规则时，系统能激活相应的产品设计知识，使原型模型自动更新，实现产品的快速设计。在通用件原型库的建立过程中，采用XML技术实现对通用件库中的关键参数、显示参数的动态配置。每一种通用件库的部件文件都有对应的XML文件。通用件原型库的建立采用部件族概念，把具有相同拓扑结构的部件通过部件族的方法建立起来，把关键参数或者更新参数通过表达式或者部件属性方法添加到部件族表中，这样用户只需要选择关键参数就可以实现部件的更新，如图6所示。

    3.6 NX Open和Block Styler技术的使用

    在组合机床快速设计系统的开发中，采用了全新的NX Open技术，实现了NX二次开发中面向对象编程和Journal功能的结合使用，较传统的UF开发技术极大地提高了效率。Block Styler是Siemens PLM Software公司推出的NX全新的界面制作技术，该技术制作出来的界面和NX系统无缝集成，提高了系统软件的界面美观和可操作性。

4 基于NX的组合机床快速设计系统使用效果分析

    通过对组合机床设计流程和设计知识的研究，在NX平台上建立组合机床快速设计系统。该系统具有下列功能：

    (1)本系统可根据输入的加工对象和工艺要求，通过计算和推理，自动选择或按交互方式选择组合机床的各通用部件；在过程导引指导下完成组合机床专用零部件的设计，快速生成满足客户需求的组合机床数字化样机；

    (2)系统易于扩展和维护，可方便地完成对已有实例模型的检索、修改和新实例的添加，便于设计知识的积累和知识的重用；

    (3)输出可用于指导生产的二维工程图，自动生成标题栏、明细表，自动生成三维装配模型的爆炸图。

    (4)系统界面简洁、直观，操作方便，运行稳定、可靠。

    该系统的使用，有助于三维CAD技术在组合机床及其他装备制造业的推广和应用，有助于提升企业的创新能力和核心竞争力，加快制造业信息化进程，促进经济的发展。
