基于CAE软件——FEKO的甚低频发信台电磁环境研究

发布时间：2015-06-30 作者：毛自文高成苏丽媛邹珊

关键字：CAE FEKO CAE软件

收藏好文推荐打印

本文以美国Cutler甚低频发射天线为例，采用CAE电磁仿真软件——FEKO对天线幕下感应场进行数值计算，分析天线幕下感应场对工作人员以及周围大众的影响。

由图4可知，当单个天线独立工作时，处于工作状态下的天线幕下的感应电场很大，而闲置的天线幕下的感应电场很小。整个天线幕下的感应磁场都很小，都远小于5A/m。因此，只需要考察感应电场的影响。

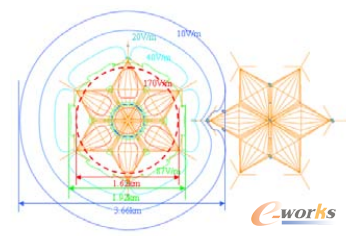

单个天线独立工作时，距离地面1.5m的平面上天线幕下的感应电场等强线分布如图5所示。

图5 单个天线独立工作时，天线幕下感应电场的等强线分布图

3.2两付天线同时工作

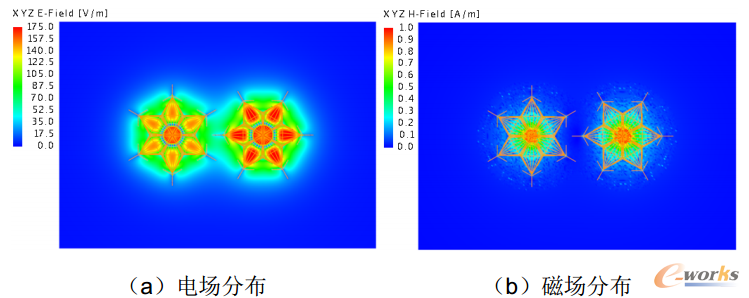

当在19.8kHz的频率点，激励功率都为500kW时，两付天线同时工作时，距离地面1.5m的平面上天线幕下感应场的色度分布如图6所示。

图6 两付天线同时工作时，天线幕下感应场的色度分布图

由图6可知，当两付天线同时工作时，两付天线幕下的感应电场都很大，由于天线的不对称性导致两付天线幕下的感应场呈现出不对称性。整个天线幕下的感应磁场都很小，都远小于 5A/m。因此，只需要考察感应电场的影响。

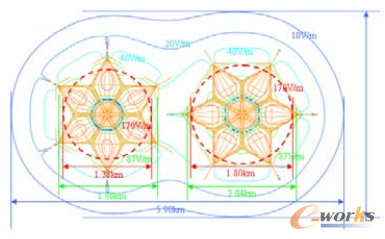

两付天线同时工作时，距离地面1.5m的平面上天线幕下的感应电场等强线分布如图7所示。

图7 两付天线同时工作时，天线幕下感应电场的等强线分布图

共4页
