本文采用CAE软件——FEKO提供的电磁仿真手段，分析L波段下V尾侧向散射特点。最后分析了不同方位角内的散射机理。

3 CAE计算结果

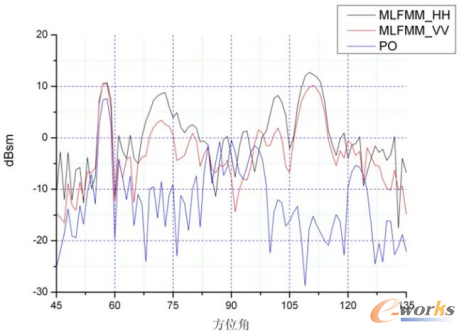

图4 散射截面计算结果

4 分析与结论

由上图可看出，在57°方位角附近出现峰值，这是由翼面前缘产生的（翼面在水平面上投影的前缘后掠角为57°，如图5）。PO算法和MLFMM算法均计算出该峰值。PO算法只能计算出镜面散射，表明57°方位角附近，镜面散射占主导。90°方位角附近，PO算法和MLFMM算法相差不大，说明在90°方位角附近，翼面产生的镜面散射仍是主要的散射源。60°～84°方位角内，以及96°～124°方位角内，PO算法与MLFMM相差较大，在这些方位角内，多次反射占主导地位，V形尾翼散射截面积呈现较大较宽峰值这一特点。

图5 设计方案俯视图

通过以上分析得到如下结论：

（1）垂直于翼面前缘方位角附近以及90°方位角附近，镜面散射占主导，可用PO算法进行快速估算；

（2）在60°～84°方位角内，以及96°～124°方位角内，V形尾翼散射截面积呈现较强较宽波峰，产生机理为多次反射，该方位角内，PO算法不能准确估算散射截面积，需采用MLFMM进行计算。
