基于Icepak的叉排式CPU散热器CAE分析

发布时间：2015-06-30 作者：周俊杰李雪丽

关键字：CAE Icepak CAE分析

收藏好文推荐打印

本文基于电子热分析软件Icepak对笔记本电脑叉排式散热器风冷散热进行CAE模拟，研究叉排式散热器在不同翅片高度、不同间距及不同厚度情况下的散热效果。

表2.3 排风风扇的特性曲线表

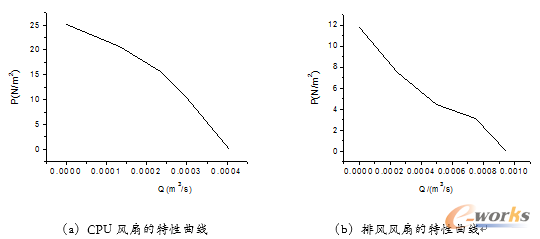

图2.1 风扇特性曲线图

2.2网格划分及独立性考核

采用Mesher-Hex Dominant（对曲面边界使用三棱柱网格，其它区域使用六面体网格）进行划分。

图2.2 网格划分

当环境温度为20℃，重力方向的初速度为-1m/s时，对不同网格尺寸进行考核。其中ⅠⅡ与Ⅲ对应网格数分别为：106805,164108,194051。

图2.3 CPU最高温度与网格数的曲线关系

表2.4 不同网格尺寸相对误差表
