数控系统中PLC与NC之间联络的实用方法

　　数控机床控制系统中并非单纯的轨迹及定位控制，往往还有一些机床的逻辑动作需要相应的控制，这就要求在机床的电气控制中既有数字控制系统NC又有逻辑控制系统PLC，两者之间实现信息交换有多种方法。本文介绍了在实际设计、研制半自动提速铁路轴承内、外滚道超精机项目中，数控系统在机床伺服电机进给数控程序和机床其他动作的PLC程序控制两者之间的通信联络方法，此方法能有效地将上述两者的控制结合起来。该机床目前已制造完成用于轴承生产加工中，实践证明，该方法简单、实用，效果良好。

1 数控系统简介

　　数控系统中，执行数控NC功能的NCK软件程序和执行逻辑功能的PLC程序，需由用户根据机床的实际情况加以编制。软件设计中，主控程序是NcK软件程序；机床逻辑动作由NCK软件程序输出给PLc的辅助功能来完成。

　　1.1 输出给PLC的辅助功能

　　辅助功能又称M功能或M指令，是控制机床加工操作时作一些辅助动作的开／关功能，其主要用于机床加工时的工艺性指令，靠继电器的通断来实现其控制过程。辅助功能M代码是以地址M为首后跟2位数字组成，共100种(M00一M99)。机床上的各种开关操作可以通过零件程序中的M功能指令激活。M功能在使用时，每个程序段可以有5个M指令。M指令的值从O到99，为整数。其中少数几个M指令已经由系统生产厂商设置了一些固定功能，具体参见表1，其余部分可供机床生产厂商使用。

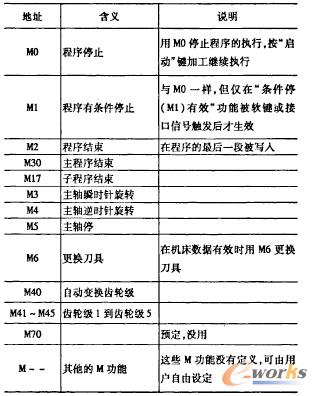

表1M功能表

　　1.2 PLC向NCK传送的信号

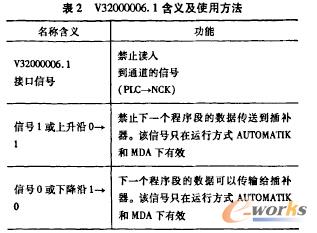

　　PLC用户程序和NcK(数控核心)之间通过不同的数据区可进行信号和数据的交换，PLC用户程序与交换无关，对使用者来说这是自动进行的。PLC／NCK的控制信号和状态信号会循环刷新。信号分为普通信号、运行方式信号、通道信号和进给轴／主轴信号。其中，在PLC-NcK的通道控制信号中，3200的PLC变量中的V32000006．1是读入使能禁止信号，其含义及使用方法如表2所示。

　　从表2可以看到，当对V32000006．1置“1”，禁止下一个程序段的数据传送到插补器，这时NC程序处于停止等待状态；当对v32000006．1复位清“0”，下一个程序段的数据传输给插补器，这时NC程序开始继续执行该下一程序段，因此，通过对v32000006．1的置“1”和复位清“0”就可以实现对NC程序段的运行控制。在机床设计中，某些情况下只有结束辅助功能才可以执行下一个NC程序段，因此，这时可以通过禁止读入信号阻止程序段的自动转换执行。
