基于S7-300PLC的自动配煤控制系统的设计与应用

0 引言

　　选煤厂的原煤来自多个矿井，各矿井原煤的煤质不尽相同。但是客户对煤质的要求一般不会变化，如果对各种煤质单独洗选，则需频繁改变选煤工艺参数，给选煤厂带来许多不便。因此，选煤厂往往是将2种或者3种或者4种原煤按照一定的比例配煤，得到一种较为适宜洗选的煤，然后进行洗选。本文以石板选煤厂自动配煤系统为例，介绍自动配煤控制系统的设计与应用。

1 系统概述

　　1.1 控制系统结构组成

　　石板选煤厂原煤有金刚矿煤、外购煤、小河日矿煤、斌朗矿煤4种;配煤系统有多套给煤机，由变频器控制给煤机给煤量;给煤机下方有3条胶带，3条胶带上均装有胶带秤，胶带上的煤量由胶带秤称得后输出给PLC, PLC通过逻辑程序实现给煤机给煤量的变频器控制，即按照配比配煤，最终将多种煤混合均匀得到合格的人洗煤。

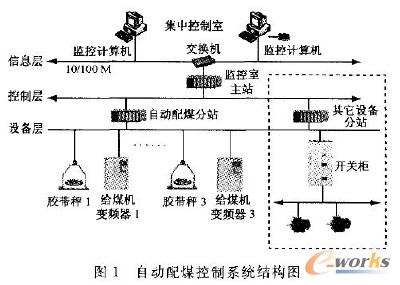

　　自动配煤控制系统结构如图1所示(虚线框内设备及分站为选煤厂其它设备的控制部分)。

　　该系统采用3层网络构架、上位机加PLC的控制方式。PLC采用德国西门子的S7 - 30a系列。上位机组态软件选用德国SIEMENS公司最新的实时监控组态软件WinCC6.0，工作于WinKP系统平台，实现图形监控、动态图形显示、历史数据采集管理、状态趋势图、自诊断、报警等诸多功能。上位机选用研华公司生产的原装工.业控制计算机，完全满足工业现场的环境要求。
