本文详细介绍了在CAM Express环境中使用自建实体刀具模型来进行刀轨验证的具体步骤。

有很多使用者在CAM Express环境中希望能使用自己建立的实体刀具模型来进行刀轨验证，本文详细说明了设置流程。

1、由于CAM Express 不含建模功能，所以必须透过其他CAD软件来建立实体刀具，本文使用Solid Edge来完成实体刀具的建模工作。

图1 实体刀具模型

2、完成刀具模型后，你可以在Solid Edge中通过“工具——CAM Express”指令，将刀具模型转换到CAM Express中，或者也可以直接在CAM Express环境中开启Solid Edge格式的刀具原始模型。

图2 CAM Express环境的刀具模型

3、当刀具模型进入到CAM Express环境之后，你必须将档案存于刀具库的几何体文件夹中：...\Siemens\NX 9.0\MACH\resource\library\tool\graphics\

图3 档案存放

4、接着，开启一个新的空白零件文件，进入到加工模块当中，建立一把新刀具。

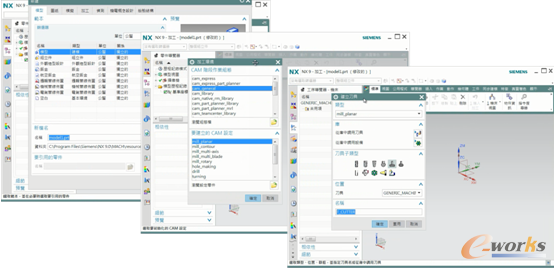

图4 建立新刀具
