用中望3D四轴CAM加工精确制造变速拨鼓

发布时间：2014-07-02 作者：ecnc

关键字：中望3D CAM加工变速拨鼓

收藏好文推荐打印

本文介绍了运用中望3D CAM四轴加工功能精确加工变速拨鼓的详细步骤和方法，供大家学习交流。

　　“变速拨鼓”即圆柱面上制成符合要求形状的两条曲线槽的柱形构件，是汽车、摩托车、飞机等发动机变速机构必不可少的零件之一。变速拨鼓外圆柱表面上两条曲线槽的精度，将直接影响到发动机变档的灵活性和挂档位置的准确性，如何提高制造精度成了工程师们不可回避的思考问题。作为一款精确的三维CAD/CAM一体化软件，对比其他国外软件，中望3D的线偏置和五轴驱动线切削功能不但能更高效地完成变速拨鼓的四轴加工，也能完全满足生厂产家对变速拨鼓精度的需求。现在，就让我们通过一个实例，向您展示三维CAD中望3D是如何高效、精确地加工下图变速拨鼓蓝色区域的。

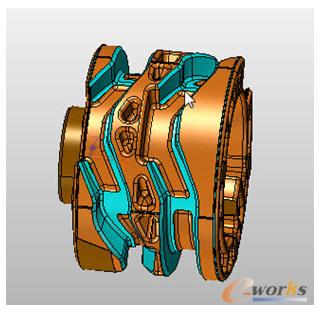

用三维CAD/CAM中望3D加工图示蓝色的加工区域

　　首先，创建一个面，用来生成刀轨。使用中望3D“曲面”里面的“删除环”功能，选中底部的蓝色面。整个操作方式十分直观。这步完成后，即可立刻生成一个底部曲面。

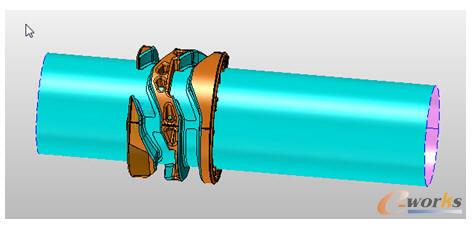

生成刀轨曲面

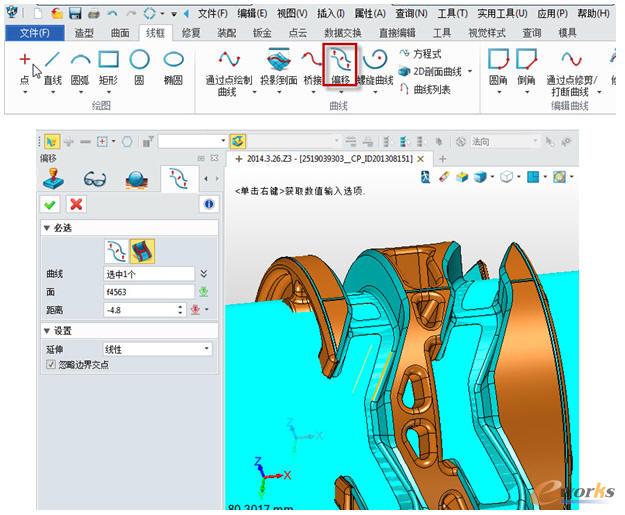

　　使用中望3D曲线里面的“偏移”功能，便可快速析取中间线，过程简便高效。

析取中间线
