基于PLC落地镗床电气控制系统的改造研究(下)

发布时间:2012-09-04 作者:刘睿强  来源:万方数据
介绍了运用PLC对落地镗床进行数控化改造设计的原理,采用PLC技术控制全数字直流调速器实现落地镗床的主传动控制、保护部分的控制,设计外部接口电路及PLC程序编制。通过实际操作表明经过改造以后的落地镗床具有比之前更高的可靠性,而且在性能上明显优于改造前的落地镗床,有效地提高了产品的质量。

4 落地镗床保护部分控制的PLC改造

    1)急停保护;该机床设有三个急停按钮,分别为SBO(电柜面板上)、SB1(床身上)、SB2(操作站上)。便于紧急情况下使用。急停报警时系统立即停止所有运行设备。急停信号除了跟急停按钮关联外,还与柜内冷却风机电源,离合器和电磁阀电源、相序保护器有关;

    2)电机保护:每台电机都有短路、过载保护;

    3)气压保护:检测气压是否达到额定值;

    4)液压系统保护:有油位检测、压力检测等;

    5)润滑系统保护:除润滑系统中每台电机的保护外还有润滑油温检测、流量检测、过滤器阻塞检测等:

    6)直流电机保护:驱动器检测到电机异常(如过流、过载和过压等)时报警,并对直流电机的励磁电流进行检测,异常时报警:

    7)信号异常保护:当系统发出指令后,如果未收到反馈信号则报警发生。如系统松开Y轴制动电磁闸,电磁闸松开的信号未反馈则报警发生;

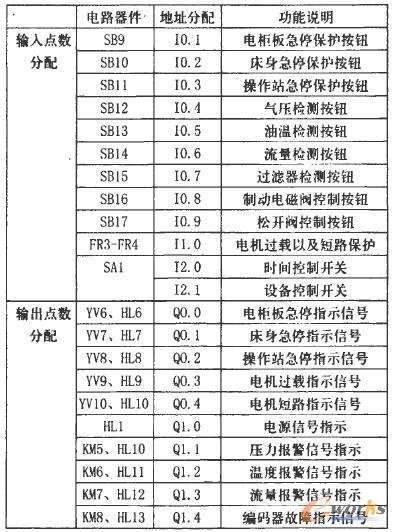

  落地镗床辅助部分I/O地址分配表

表2 落地镗床辅助部分I/O地址分配表

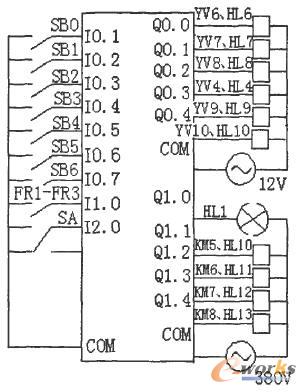

 落地镗床保护部分PLC外部接线

 图3 落地镗床保护部分PLC外部接线

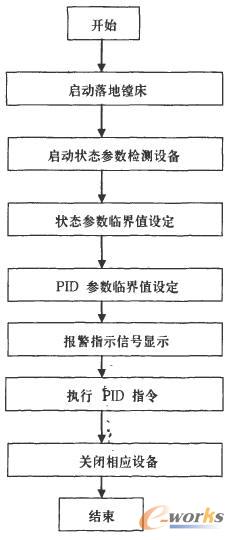

 落地镗床保护部分PLC程序流程图

    图4 落地镗床保护部分PLC程序流程图
