Delcam Crispin Shoe Design在鞋靴设计中的应用（一）

    Delcam Crispin是英国Delcam公司开发的一套基于微机运行的专业制鞋CAD/CAM系统，包含鞋楦、鞋款设计、2D样板工程、扩缩和成本核算、鞋片切割等多个软件模块。它为制鞋企业在进行鞋类2D、3D设计、扩缩和制造方面提供了完整的解决方案。Delcam Crispin凭借其强劲的功能使鞋业设计师能够解除传统设计方法的约束，最大限度地发挥他们的创造性。

    Shoe Design模块是Delcam Crispin的分支之一，是一款二三维鞋靴款式造型设计软件。使用这一软件模块，用户可以直观地在三维鞋楦上进行鞋靴款式造型设计、材质及纹理设计、贴图设计以及配色设计等。

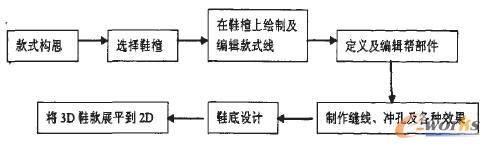

1 使用Shoe Design设计鞋款的一般流程（见图表1）

    图表1 使用Shoe Design设计鞋款的一般流程

    1.1 款式构思

    根据市场流行元素及流行趋势，再结合软件所能提供的功能，构思帮面及鞋底的结构造型。

    1.2 绘制及编辑线条

    选择好鞋楦后，在鞋楦上进行款式线的绘制，选择“绘制曲线”和“编辑”工具，绘制好款式线后再进行线条的编辑。

    1.3 定义及编辑帮部件

    1.3.1 定义帮部件

    按照顺时针或逆时针的顺序，用鼠标左键依次选择帮部件线条，要求所定义的帮部件必须构成一封闭的曲线，定义部件完成后，被定义的帮部件将会以高亮度浅绿色显示。

    1.3.2 编辑帮部件

    (1)填充纹理

    填充纹理的方式有两种：一种是边定义边填充，另一种是先定义后填充，两种方式都需要在定义帮器件时按照顺或逆时针的顺序，依次选择部件线条。最后在纹理框中选择需要的纹理，将其拖动到需要定义的帮部件区域即可。

    (2)调整帮部件之间的位置关系

    有两种方式可以凸显帮部件之间的衔接效果：一种是先选中需要调整的帮部件分片，再选择高度按钮，然后点击提升按钮即可；另一种是首先选中脱离楦面的部件分片，单击右键选择高级轮廓编辑，隐藏分片，选中需要调整的点，按住键盘上的【Up】【Down】方向键即可实现点的抬升和下降，回到显示分片状态时会发现部件已经脱离或者紧贴楦面。

    1.4 装饰

    1.4.1 缝线

    将鞋楦转换到特征状态下，点击激活特征功能按钮，在弹出的对话框中选择特征按钮，选择所要添加特征线的类型，直接拖动到需要添加特征线的部位即可。

    1.4.2 冲孔

    在鞋楦上用鼠标画孔，然后选中要设置冲孔的鞋分片，单击镂空按钮，依次将孔选中，最后点右键结束，即可出现镂空效果。

    1.4.3 配件设计

    通过配件功能来设计自己需要的配件造型或者导入现有的配件照片采进行复制设计，或者直接利用软件自带的配件，最终完成配件比如商标、拉环等的设计。
