DNC网络体系的设计与构建

发布时间:2013-04-12 作者:杨延清 任祖平 陈建松  来源:万方数据
本文阐述了分布式数字控制(Distributed Numerical Control,DNC)网络体系拓扑结构的设计,提出了基于无线以太网的通信方案。借助相关硬件设备完成了DNC网络体系的搭建,为企业构建DNC网络系统制造平台做了实践性的尝试。

引言

    网络化制造技术作为先进制造技术的一个重要分支在制造业中发挥的作用越来越大。而实现网络化制造的一个重要方式就是DNC网络体系的构建。美国电子工业协会(EIA)给DNC系统的定义为:“DNC是一个为按要求向各台机床分配数据,并将一组NC机床与存储零件程序或机床程序的公用存储器连接起来的系统”。随着计算机技术、通讯技术以及数控技术自身的发展,DNC网络系统从以单纯NC程序传输为主要功能的传统DNC,发展成新型集成DNC或称广义DNC。这种集成化DNC网络系统以计算机、通讯与数控等技术为基础,把和制造过程有关的设备与上层计算机集成起来,从而实现制造设备的集中控制管理,实现集成通信、计划、管理和设计等功能于一体,是现代化机械加工车间实现设备集成、信息集成和功能集成的一种新方法,是车间自动化的重要模式。

    当前制造企业在DNC网络系统的搭建过程中存在着数控系统比较多、设备比较分散和集成化程度低等一系列的困难,为此,必须要找到一种合适的构建方法,本文正是针对该现象,借助东南大学机电综合工程训练中心的硬件设备(加工中心)进行了DNC网络体系的设计与构建。

1 DNC网络拓扑结构设计

    网络的拓扑结构是指计算机网络连接使用的电缆所构成的几何形状,能表示网络服务器、工作站的网络配置和相互之间的连接关系。网络拓扑结构分为星状、环状、总线、树状和网状等5种类型。网络拓扑结构如图1所示。本文采用了基于无线以太网的DNC通信技术,利用工业以太网抗干扰性能强的特点,保证了信息传输的稳定性和实时性,且易于与管理层的集成。具体结构如图1所示。

    系统采用“总线+星型”的拓扑结构,主干网采用总线结构,易于组成冗余环网;车间层采用星型结构,避免了某一台设备的故障影响其他设备。车间内部通过串口转换器智能终端将机床的RS232接口转换为以太网的RJ45接口,并对每台数控设备分配IP地址,组建成一个无线局域网络,然后通过无线接入点(Access Point,AP)与DNC主服务器及外部Internet网连接。

2 DNC网络体系构建

    2.1体系构建前的准备

    DNC网络体系构建所需要的硬件及具体要求如下。

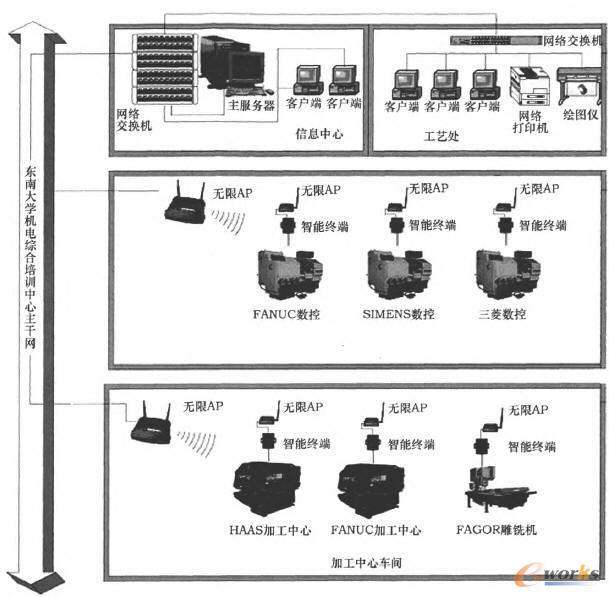

   网络拓扑结构

    图1网络拓扑结构

    1)智能终端也叫终端服务器、异步串口服务器,是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备,作用是将数控设备的RS232接口转换为以太网的RJ45接口,完成串行数据和网络IP包之间的数据转换。

    2)无线接入点(Access Point,AP)是用于组建无线局域网,并将智能终端有线网络连接到无线网络的设备,包括无线网桥和无线交换机。机床通过智能终端接入无线局域网,使得服务器到微缩智能终端的通信速率可达11Mb弘,远远大于标准串行通信接口。

    3)通信服务器端软件运行平台。计算机硬件基础平台配置要求为:Intel PIII800 CPU、256M。内存、10G硬盘、VGA显示器、VGA显卡、10—100M网卡或多串口卡、CD ROM、键盘和鼠标等基本配置(具体配置视需要管理的数控设备节点数量而定)。计算机软件系统平台配置要求为:MS中文Windows 98 sE或MS中文Win2k系列。

    4)管理模块服务器端软件运行平台。计算机硬件基础平台配置要求为:Intel PⅢ800 CPU、256M内存、20G硬盘、VGA显示器、VGA显卡、10-100M网卡、CD ROM、键盘和鼠标等基本配置(具体配置视需要管理的数控设备节点数量而定)。计算机软件系统平台配置要求为:MS中文Windows 2000 Server系列操作系统以及MS SQL Server 2000数据库的支持。浏览器要求为MS IE6。对系统环境的特殊需求为:安装服务器端的硬盘分区需要NTFS分区格式。

    5)通信、管理模块客户端软件运行平台。计算机硬件基础平台配置要求为:Intel PIII800 CPU、256M内存、20G硬盘、VGA显示器、VGA显卡、10~100M网卡、键盘、CD ROM和鼠标等基本配置(具体配置还需要视用户客户端其他配套应用程序而定)。计算机软件系统平台配置要求为:MS的中文Windows 98 SE或Windows 2000或Windows XP等操作系统+MS IE6。

    系统所需要的通用网络环境为企业内部以太网络环境和TCWIP协议;软件为大方科技有限公司的CAXA系列软件。
