鞋模曲面造型是CAD／CAM／CAE软件中比较典型的曲面造型实例。利用高端软件进行鞋模的曲面造型，可以大大提高绘图效率。本文介绍了在PRO／E环境下进行鞋模曲面造型的方法，并在MasterCAM中加工鞋模的应用。

1 PRO／E构建鞋模曲面

1.1 用PRO／E构建鞋模线框

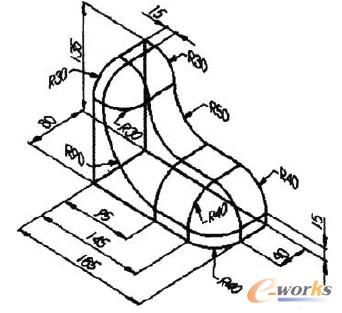

在PRO／E中，利用直线、圆弧命令构建图如1所示。

图1 构建鞋模线框

1.2 用PRO／E构建鞋模曲面

1)用直纹曲面构建曲面，如图2所示。

2)应用【有界平面】作出如下曲面．如图3所示。

图2 曲面构建鞋模

图3 鞋模曲面构建

3)应用【通过曲线网格】命令，作出如下曲面，如图4所示。

图4 完成曲面构建鞋模

2 由PRO／E鞋模造型转换到MasterGAM中的方法

1)在PRO／E中执行菜单栏中的【文件】【导出】--Parasolid格式；

2)选择版本9.0—1 3．0版本一选中鞋横曲面造型-命名-存盘；

3)在MasterCAM中打开的方式：

主功能表-档案-档案转换-Parasolid-读取-选择刚存盘的文件-确定。

3 鞋模在MasterCAM中的加工

3.1 定义毛坯

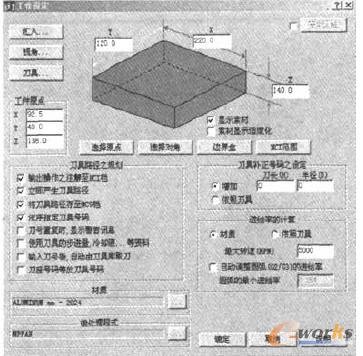

执行【刀具路径】-【工作设定】-参数如图5所示。

图5 工作设定界面
