电气设计软件Engineering Base的介绍及应用实例

1 软件介绍

    1．1 软件简介

    EngineeringBase(简称EB)是一款全球首创的集成式智能化电气设计软件，可以更简单更快捷地创建电气设计的所有文档、表单和图纸。它内嵌了微软的专业绘图软件Visio 2003，并包含极易管理和分析的强大的Microsoft SQL Server数据库，图纸通过Visio进行绘制，而所有相关数据则通过SQL Server数据库进行管理。它可以将所有与项目相关的信息存储到一个数据库里。通过使用内置的项目浏览器，使电气设计人员可以编辑、复制和移动数据。所有的附加工具都整合在一个解决方案里。

    1．2 Engineering Base与传统制图软件AUTOCAD的比较

    传统的电气制图软件AUTOCAD是通过在图纸上绘制符号来表示所要使用的电气设备，这仅仅只能从原理图上反映出电气设计的功能，如果一个电气元件的选型需要修改，或者图纸之间的前后关联化置出现偏差时，需要电气设计人员自己观察后手动修改，这样就极大地增加了设计的工作量，当使用Engineering Base绘制电气图纸时，我们可以直接从它的数据库中调用IEC的标准电气符号，如图1所示的电机图形，该图形已经不是单纯意义上的线条了，而是一个器件，它有自己独立的属性。当把它拖放到图纸上，就会有选项框来提示设计人员填入设备的电气属性。

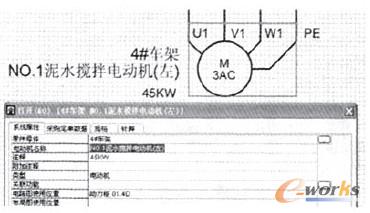

图1 EB带属性的电气原理图

2 应用实例——φ11220泥水平衡盾构泥水处理系统的绘制

    2．1 ENGINEERING BASE的制图流程

    ENGINEERING BASE把器件的属性和器件符号做了相互对应。使得我们可以把项目所牵涉的设备形象地建立在EB自带的数据库中，EB提供了一些属性，如图2所示。

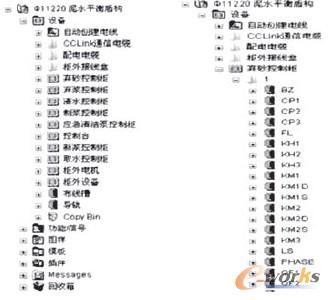

图2 EB的树枝结构

    EB首先定义了设备目录，设备首先需要定义的是位置属性，也可以理解为箱柜或者现场位置属性，我们把需要用到的电气元件创建在所建立的位置里，此步骤可以在图纸绘制的过程中同步进行。还可根据器件的类型在位置下创建不同的文件夹，尤其在大项目中。这样做可以帮助我们很好地分类和归纳器件。同样的，图纸目录、报告清单、功能信号等属性也有各自的树枝结构。

    在绘制图纸前，需要把这套项目所牵涉到的位置都建立好，如图2所示，我们需要建立制浆控制柜、新浆控制柜等8个控制柜的位置，还有柜外电机和柜外设备这2个需要电缆连接到的位置，然后在图样中建立每个柜的图样，把图样以及图样中的图纸和位置相关联。然后在绘制原理图的过程中，把柜内的设备依次创建，绘制原理图。也可以把插件打开，让其在绘制原理图的过程中自动为器件和电线编号。最后根据每个位置制作相应的端子图、物料单、电缆方线标等模版。

    2．2 ENGINEERING BASE的报告自动生成功能

    当完成一套设备的原理图后，我们将要核对并统计这套设备所使用的各种器件，例如断路器、端子、电缆等的数目，以便和供应商联系。还需要生成一些用于现场施工的图表，例如端子图、电缆接线表等。ENGINEERINGBASE为我们提供了一种类似于EXCEL表格的功能来快速有效地检索和核对所使用的器件的属性，其中包括了静态属性例如器件的厂商、尺寸、电压等级和动态属性例如器件所在原理图、器件的上下连接点等。该功能使我们不用像以前那样逐张图纸去核对器件的数据，大大提高了设计效率。在这一个类似于EXCEL的工作表中，我们可以手动修改器件的各种参数，由于该工作表是和器件属性相关联的，所以在这个表单中修改的器件的属性，就等于相对于单个器件修改属性所进行的操作。

    2．3 关联位置

    对于电气图纸来说，信号、器件、图纸之间的相互关联非常重要，在以往CAD制图中，设计人员都需要手动填写和更改各对象之间的关联，当某些关联需要修改时，就不得不逐张图纸地去寻找相关联的目标，这对于设计工作是非常大的负担。而ENGINEERING BASE由于对每个设备以及电线作了属性的定义，使得设备和电信号之间的关联可以根据原理图的改动而自动修改，同时对于某些诸如上下连接点的动态信息，都会实时更新。
