人机界面在锅炉监控系统中的应用

发布时间:2011-02-22 作者:贾云婷  来源:万方数据
关键字:人机界面 锅炉控制 PLC
本文介绍了以人机界面为上位机。以Asvlew SE组态软件作为程序开发平台的锅炉监控系统。通过对锅炉监控系统的功能分析,上位机采用A-B公司的Panel View Plus 1 500人机界面,下位机采用A一日公司的SLC500 5/05 PLC,通过两者的通讯,完成对锅炉的监控。确保锅炉运行安全可靠。

0 引言

    燃油(气)注汽锅炉是油田开采稠油的专用注汽设备。它是利用所生产的高温高压湿蒸汽注入油井,加热油层中的原油以降低稠油的粘度,从而增加稠油的流动性,能够大幅度地提高稠油的采收率。因此,它被广泛应用在我国各油田稠油及超特稠油的开采中,是稠油开发的核心设备。本文以燃油(气)注汽锅炉为研究对象,介绍人机界面在锅炉控制系统中的应用。

1 锅炉监控系统功能要求

    锅炉监控系统作为锅炉控制系统中的一个重要组成部分,要能够及时的、准确的反应锅炉及其附属设备的运行状况,实现对锅炉运行参数的监控和修改,如:注塞泵入口水压,雾化压力、燃油压力、管壁温度、烟气温度等。在出现故障时,系统要能够及时发出报警,并通知处理报警。在锅炉点火时,要能对点火过程进行监控,并能实现对水流量,风量的调节。

2 锅炉监控系统方案设计

    锅炉监控系统采用人机界面+PLC+现场设备的形式,上位机采用A-B公司的Panel View Plus 1500人机界面,下位机采用A-B公司的SLC500 5/05 PLC,现场设备为电磁阀,压力变送器、等执行器。PLC采集来自现场设备压力变送器、热电偶等模拟量信号,将其传送给人机界面,人机界面将其显示出来,并实时监控,若发现异常现象就将信息发送回PLC,PLC通过控制现场的设备控制来锅炉,确保锅炉运行安全。人机界面与PLC通过网络实现数据交换。图1为系统控制原理简图。

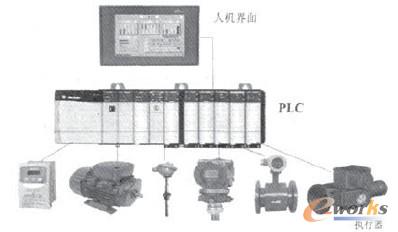

系统控制原理简图

图1 系统控制原理简图

3 锅炉监控系统硬件组成

3.1 显示系统

    Panel View Plus 1500人机界面提供了一个10/100Base T以太网端口,一个可以用于文件传输、打印及与PLC通讯的RS232串行端口,用于连接鼠标、键盘或打印机的2个USB端口,支持CF闪存卡,同时具有DH-485,DH+,远程I/O、Contronet通讯方式,能够与SLC 5/05处理器的通道0、通道1直接通讯。在这里我们采用的是10/100Base T以太网端口,通过Internet/IP协议与PLC进行通讯。在通讯时,直接在NODE Address中填写该设备的IP地址即可。

3.2 控制系统

    为了实现锅炉控制的工艺要求,本系统选用A-B SLC500系列PLC作为现场控制设备,因为该系列的PLC具有较高的性价比且具有强大的网络通信功能,PLC可以直接通过网络连接人机界面。控制系统有25路模拟量输入、6路模拟量输出,22个数字量输入和25个数字量输出。

4 锅炉监控系统的界面设计

4.1 设计图形界面

    根据实际情况,设计锅炉监控系统的人机界面。统计锅炉控制的所有的I/O变量,利用Asview SE组态软件的画面绘制工具绘制图形,共绘制图形界面8个,分别为主控界面、压力显示、温度显示、参数设置、报警显示、点火画面、调节画面、帮主画面8个部分。

4.2 添加标签

    添加标签是Asview SE组态软件的一个重要部分,在触摸屏运行过程中,现场的数据要迅速的传送给触摸屏进行显示,同时现场的情况也要以动画的形式显示在触摸屏上,这些共能的实现都依赖于标签的建立,触摸屏需要为每一个I/O变量建立一个标签。

4.3 建立动画画面

    动画画面主要应用在主画面上,用来生动的描述锅炉的运行情况。为了达到动画的效果,需要建立画面图形与变量标签的对应关系,使现场信号的动态的反应到图形界面上,从而实现了图形的动画效果,图2为锅炉运行的主画面。当注塞泵运行时,会变成红颜色,同时,管道会变成蓝颜色,代表水流通过,柱塞泵停运时,会恢复蓝绿色,管道恢复银灰色。

    在建立动画连接时,只需要对柱塞泵添图片的动作添加柱塞泵启动I/O变量的标签,就能够实现对柱塞泵的监控。

锅炉运行主四面

图2 锅炉运行主四面

4.4 建立现场数据监控与修改界面

    锅炉属于压力容器,监控不及时就容易发生爆炸,对现场数据的实时监控就显得格外重要,将需要监控的数据统一放在一个界面内,更具人性化,使操作人员更容易监控。

4.5 点火画面的建立

    点火过程是锅炉控制过程中的一个重要部分,需要对点火时的前吹扫、预吹扫、关闭风门、引燃火、主燃等各个时间段进行监控,这就需要建立时间条,用来显示进行到什么时间段。

4.6 调节画面的建立

    调节画面主要是针对风门可调节,柱塞泵变频器可调节、回水调节阀开度可调节,以便实现锅炉的水火跟踪调节。在该界面,水量调节、火量调节和回水调节显示盘显示实际的水火百分比及趋势。定值的设定范围为0.0~100.0(对应的变频器输出频率为0.00~50.0Hz或回水调节阀开度为0~100%),偏值的设定范围为0.0~2.0(水量乘以偏值就是最终的火量)。在“调火开关”打开后,才可以调火。并且水、火显示盘指针自动跟踪。图3为调节画面。

4.7 建立报警

    为了保证现场安全生产,触摸屏系统中设置了报警。通过对I/O变量的数据实时监控,当数据发生异常时会发生报警,报警灯闪烁,提示报警。同时,报警记录里会记录报警,知道操作人员确认报警并消除报警后,报警才会消失。生产过程中,蒸汽压力高、管壁温度低、瓦口温度高、燃油压力低等时,报警界面就会记录这些报警,并根据程序的设定情况停炉。

调节画面

图3 调节画面

4.8 用户管理与系统安全

    为了防止非技术人员对工程进行修改,需要对工程进行加密及权限管理,以此来确保系统的安全运行。系统共设置系统管理员、工程师、操作员三级操作权限,系统管理员具有最高操作权限,可使用控制系统的所有功能,工程师和操作员均具有相应的操作功能限制,操作员的权限最低。进入相应权限的系统需要输入对应的用户名称和登录口令。

5 结束语

    人机界面是一种广泛应用于各个领域的人机交互的方式,以上仅仅是以A-B公司的Panel View Plus 1500人机界面和SLC500 5/05 PLC为例,介绍了一种锅炉监控系统,确保锅炉运行安全可靠。它能够图3讽节画面及时、准确的显示现场的数据,确保现场设备运行安全可靠。同时通过动态的显示画面,使人机界面更具人性化。
