三菱数控RS232C接口应用

1、前 言

    数控机床是一种高效率的机电一体化设备，已广泛应用在各加工制造企业当中，在应用当中，利用RS-232C串口进行数据的传输是其中较为重要的一个环节。

    RS-232C接口在数控机床上有9针或25针串口，其特点是：简单，用一根RS-232C电缆和电脑进行连接，可实现在计算机和数控机床之间进行系统参数、加工程序、PLC程序、刀补等数据传输；完成数据备份和数据恢复；DNC加工和诊断维修。

2、RS-232C通信概述

    2.1 RS-232C定义：RS-232C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

    RS-232C标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。RS-232C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232C属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

    2.2  RS-232C接口的电气特性：在RS-232C中任何一条信号线的电压均为负逻辑关系。即：逻 辑“1”，-5— -15V；逻辑“0” +5— +15V 。噪声容限为2V。即 要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号 作为逻辑“1”

    2.3  RS-232C接口的物理结构：一些设备与PC机连接的RS-232C接口,因为不使用对方的传送控制信号，只需三条接口线,即“发送数据”、“接收数据”和“信号地”。所以采用DB-9的9芯插头座，传输线采用屏蔽双绞线。目前数控机床已经很少使用DB-25型连接器，一般都是用DB-9型连接器

    2.4  RS-232C引脚分配（DB-9）：见下表格。

表2-1 DB-9引脚说明表

    以下是针对三菱新推出的新数控系统M7系列的串口应用进行的说明。

3、M7系列串口的分类和功能

    3.1 M7系列数控系统分类：

    M7系列数控系统分为三大类：1）M70系列；2）M700系列；3）C70系列。如下图所示：

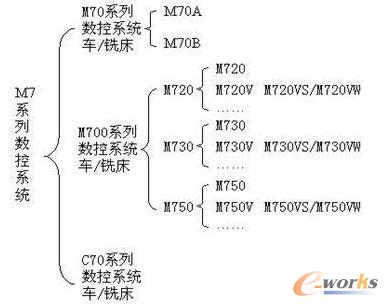

图3-1 M7系列数控系统概览

    以上数控系列是目前三菱最新的正在推出的数控系统。
