Cimatron软件助推制造业走上数字化之路

发布时间:2009-01-07 作者:e-works 整理
关键字:信息化 CAD/CAM Cimatron
2008产品创新数字化国际峰会上思美创公司栾合俊的演讲稿整理。

1. 公司介绍

    我给大家汇报的是当前制造业里面的一个状况。我总共讲四点,首先,Cimatron是来自英国的一家公司,1982年成立,总部在以色列的特拉维夫;1996年在美国纳斯达克股票交易市场上市:CIMT;公司专注于CAD/CAM解决方案的研究和软件开发,在美国,德国、意大利、英国、中国、韩国、印度和日本等去设有分支机构,在35个国家有代理商经销。

    Cimatron软件92年进入中国,02年被中国模具协会批准为培训基地;2004年,被选作“机械工程师”“注册机械设计师”培训及考试用CAD/CAM软件;2005年,被劳动部指定为职业院校数控专业双师型教师培训和鉴定推荐使用软件;2006年,被选作湖南、湖北、山东、辽宁、福建5省“数控技能大赛”指定决赛软件等。这是Cimatron公司近几年在制造业里面取得的一些成绩,从这一点上说,看到了Cimatron行业对我们国内发展的一个作用。

    Cimatron的宗旨是:通过不断地技术创新,满足客户日益增长的需求,提供给客户完善的技术服务支持,使Cimatron  E成为全球工模具及机械制造行业的首选。

思美创公司 栾合俊

2. 工模具制造解决方案

    接下来我们可以看一下在工模具制造里面的一个方案。首先,在我们工模具制造里面一共是两类,级进模和型腔模。我们可以看一下,目前工模具制造者面临的生存压力。首先从外部环境上,激烈的市场竞争和经济环境,包括当前的危机,不断缩短的交货时间,不断降低的工模具价格,频繁的工程变更,以及企业的信誉度问题,大家都深有感触,

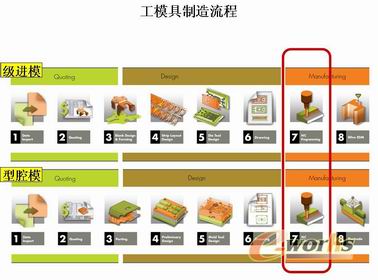

图1 工模具制造流程分页

     如何来对待这些问题我们来分析一下,在我们企业内部的因素我们可以看一下,从它的特点上看,很多都是单件的生产,不是批量的生产,企业内部因素有限的资源,比方说机床,刀具,人力等等。所以我们模具制造者必须要做的是维持较低的制造成本、避免资源的浪费,这一点尤其在我们一些个体企业里面更是非常重要的,还有就是提高设计制造的效率,一个就是质量的效果,还有一个就是修复的周期。

   工模具制造者面临的挑战中,材料价格昂贵,交货期长,加工的时间没有人看管,一次加工时间长。工模具制造者加工中面临的挑战是安全,高效,尽量一次加工完,保证质量,这些都必须一次成功。并且要求无需抛光的表面质量,使用高速加工技术,即时分析、高效的编程策略等。

    接下来就是对软件的需求,从接触的数据,一个是来自数据的导入,在这样复杂的要求下,我们要一次成功。要确保它的安全高效,避免抛光,并且加工到所有的区域。这是在某种程度上来讲,同时,CAD/CAM软件本身他的学习周期一定要短,自动化的程度高,便于提高我们的效率,灵活控制,一些企业,尤其是一些利用和管理者,他们认为我用了CAD/CAM软件,就是非常自动化的。这看上去很理想,实际上却不是这样。

    接下来我们看这样的一个流程,也就是我拿到了这个数据流程,先进行数据转换,修改并生成几何模型,数控编程,分析,后置处理,但是这个过程在实际中是不可能的。这个软件里面都涵盖了这些功能,这些过程会不断地反复进行,这一点就造成了很大的浪费。在CAM的概念里面,这仍然是一种浪费。

    我们看一下这幅图,如果我们真正拥有了CAM的软件以后,这里面大家要注意一个小的细节,它每一步都和前面有一个重叠的过程。这就是我们前面提到的一个细节分析的过程,我边做边得到一个正确的结果。我们可以看到全过程的分析模具在哪里。但是所有这一些对软件的需求我们可以看到,在CAM里是完全具备的,还有需要强调的是,我们在整个软件应用过程中,它始终有一定的标准化程度,制动性,人性化控制,在整个的设计过程里面,一定要变更,变更一定要贯穿于我们整个的流程里面。

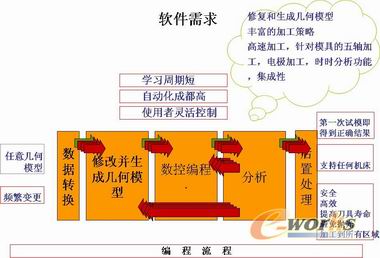

图2 软件需求

    这里面可以快速地列举一下Cimatron的功能,数据接口,这里面有标准的数据接口、内置的工模具服务的CAD功能、数控编程等,这些基本的功能都要具备的,集成的分析工具,包括及时的分析,水平面的一个分析,都有助于我们得到最好的分析。后置处理和加工工艺文档,工程变更。检查几何模型变更,检查几何变更对刀路的影响,手动或者自动进行刀路重新计算,包括一些必要的手工修改,我刚才讲了全自动目前还是很难实现。另外一点也是非常重要的,就是学习的周期一定要短,这样就要求我们软件里面默认的一些参数,上来的时候就可以把它定成一些缺省值,尽量的减少出错来提高效率。

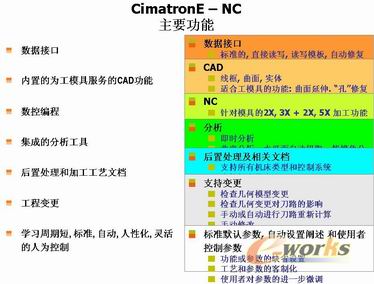

图3 CimatronE–NC 主要功能

    我们可以看一下Cimatron的主要特色:1. 与CAD的全面、无缝集成,这一点很容易被忽视,但我们真正使用软件的有没有仔细去考虑一下,我如何添加一些辅助的面,辅助的工艺等等,有机是一些复杂的模具。2. 贯穿于整个制造流程的分析工具,这个是我们一再强调的。3. 丰富的加工功能。4. 特殊技术领域,高速加工,倒扣加工,电极加工,微铣削等。5. 工程变更和流程管理。6. 高度的自动化和人为控制。分页

3. 产品加工解决方案

    我们可以看一下这几张图片,其实作为一个定位深腔加工的一个典型的例子。5轴联动加工,倾角加工,这实际上是一个手机壳的加工,是一个机床仿真的加工。这个图片是美国一个评测机构做出的一些企业生产模具时所用的时间和效率,我们可以看到使用Cimatron软件的企业在效率上还是非常突出的。接下来我们看一下在产品加工领域里面的情况。

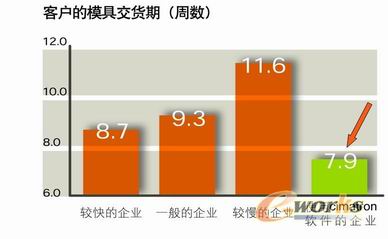

图4 客户的模具交货期

    五轴加工的特色,首先它支持了一些专用的领域,包括叶轮叶片等,就不多说。Cimatron是易学易用的。这个图上的叶轮主要是我们的航空部门使用的,给大家快速地浏览一下这些图片。我们刚才讲到的产品加工,包括叶轮叶片复杂的零件,GibbsCAM,专业车削加工,车铣复合加工,多任务加工,线切割加工,机床模拟等。

4. 技术服务和客户维护

    最后我们有个真正好的软件,技术支持与服务也是非常必要的,基础培训,高级培训,及时提供版本升级信息,免费提供修补性小版本,随时响应用户电话、传真等等。

    Cimatron为制造业提供优秀的解决方案,针对产品加工,无论是复杂的零件加工还是其他,祝Cimatron在激烈的市场竞争中胜出。
