CAE软件——solidThinking Evolve在彩车设计中的应用

1 概述

    上海工艺美术厂是上海市人民政府首批的都市工业园区，其设计理念是致力于提供赏心悦目的纯手工制作艺术品及有利于精神享受、艺术内涵和增值的服务。近年来，上海工艺美术厂承接了众多设计项目，如艺术彩车、大型艺术彩灯、金银制品、饰品包装盒袋等。与老凤祥等众多知名品牌有着紧密的战略合作关系。

    在以往的设计过程中，设计师们通常使用二维的设计手段。例如在彩车的设计过程，设计师首先在纸上绘制草图进行前期的创意，然后将设计雏形在二维设计软件Photoshop中进行详细的绘制，最后将效果图转换成三视图交予制作彩车的师傅进行实际制作。

    这种设计流程简便易操作，但也有其弊端：设计师通常只能用平面手段表现作品的一个角度，很难用多角度描述所有细节，有时设计师自己也会对内外结构产生误解，因此需要与制作师傅反复沟通修正，更多地是依照经验来操作。例如图1中左图为设计师用Photoshop绘制的平面效果图，对比右侧的实际花车效果可以看出，前端车头部分由于角度的原因很难表达。基于以上问题，设计师们考虑改用三维的方式予以解决，因此引入solidThinking Evolve。

图1 为老凤祥设计的彩车，左侧为平面软件表现效果，右侧为彩车照片

2 solidThinking Evolve在彩车彩灯设计中的作用

    solidThinking Evolve是一款专门为设计师提供的三维设计软件，在一个非常友好的环境里提供高度集成的建模及渲染环境。在引入solidThinking Evolve后，整个创意中心的工作效率有了明显提升。

2.1辅助设计师推敲造型

    solidThinking Evolve基于NURBS曲面建模及实体建模，在此基础上融入了一个非常重要的特征——结构树（Construction Tree）。设计师可以基于初始创建的曲线和曲面，在任意阶段对模型进行调整。例如，在上面凤凰彩车设计的过程中，凤凰的基础形态可通过曲线搭建曲面的方式快速构建出来。而后，设计师可随时利用曲线或者曲面上的特征点对造型进行调整，获取最佳方案。

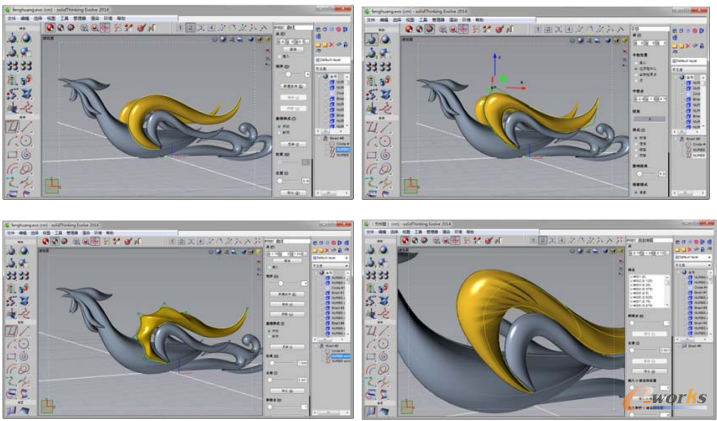

图2 根据同一模型，设计师可以通过调整特征点的方式获得多种不同的造型方案

2.2搭建无缝沟通流程

    由于solidThinking Evolve创建的是三维模型，设计师可以从任意角度展示自己的想法，只需在计算机中转动模型即可。例如图3中的彩车设计模型，设计师不仅可以展示彩车的侧面效果，还能模拟站在彩车前部的角度进行观察。而之前使用二维平面软件来表现，仅绘制一个角度的效果就要花费大量的时间。
