基于NX3.0汽车覆盖件模具三维实体设计

发布时间:2015-07-13 作者:李傲宏  来源:互联网
文章介绍了NX3.0在汽车覆盖件模具设计中的应用,利用NX3.0软件对模具结构进行三维设计和简单参数化设计,缩短了模具设计和制造周期,提高了模具设计和制造水平。

1 引言

    汽车覆盖件模具的设计最初是以手工绘制二维图为主,由于计算机的快速发展,模具制造厂家逐渐将手工绘图转向计算机绘图,但仍以二维图为主,近两年一些大的厂家利用NX软件对汽车覆盖件模具的设计已经开始进行三维实体设计。

2 基本建模方法

    2.1 特征建模

    从模具结构来说,主要由模具本体和标准零件组合而成。模具本体的特点就是外形结构比较规则,主要由块和圆柱体构成。

    图1所示下模座中的标准件的安装台、加工基准台都可用NX命令直接建立成空间的三维实体从而形成NX系统的基本体素和成形特征。这些特征还可进行编辑,如对实体进行各种精细加工,包括倒角、倒圆、修剪、分割、布尔运算等操作。

下模座

图1 下模座

    2.2 草图建模

    草图是位于指定平面上的曲线和点的集合,当要对构成的特征进行参数化控制日寸,采用草图比较方便。现用一个拉深模来介绍草图的建模过程。

    (1)检查数模是否完好。数模的完整性直接关系到后面设计时是否能用来进行裁剪实体,形成凸模和凹模型面,对图2所示的左(右)前门内板上外加强板数模片体进行检查,检查结果等于1,合格。

左(右)前门内板上外加强板

图2 左(右)前门内板上外加强板

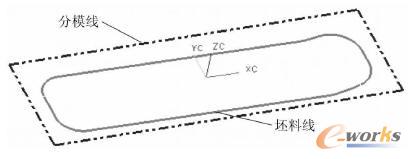

    (2)提取相关线。图3中工艺设计时给出的在拉深模设计时所用到的分模线和坯料线,利用此相关线作出凸模、凹模和压边圈的工作部位。

工艺线

图3 工艺线
