飞扬C0数控系统在电主轴上的PLC应用

发布时间：2014-05-30 作者：佟冬张璐来源：万方数据

关键字：数控系统 PLC

收藏好文推荐打印

本文介绍了飞扬CO数控系统使用符合IEC 1131-3标准的OpenPCS Infoteam软件，采用StructureText(结构文本，简称ST语言)语言进行电主轴润滑PLC程序和电气接线切换PLC程序的编写方法。

3 采用油气油雾润滑PLC编程

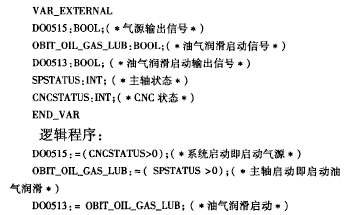

　　其ST语言的PLC程序如下：

4 电主轴接线切换PLC编程

　　主轴Y／△线路切换时，PLC程序可以将其处理成

　　主轴换挡模式，可以将其主轴低速恒转矩运行时，采用主轴低档输出信号和低档确认信号，将线路Y形线路接通，而主轴在高速恒功率时，采用高档输出信号和高档确认信号，将△形线路接通。当主轴速度发生变化时，给出变档输出信号，主轴停止并接通线路，然后自动启动。

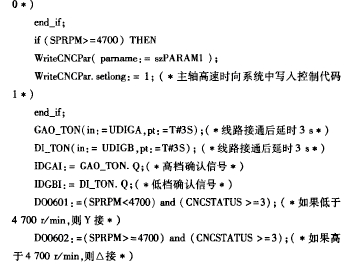

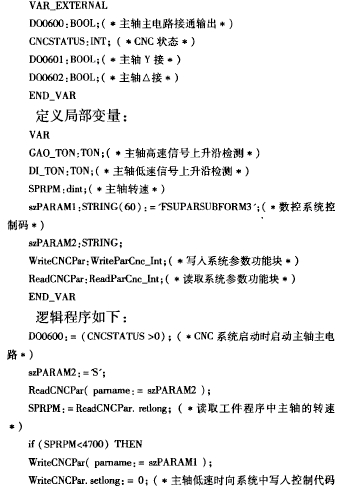

　　其结构文本PLC程序如下：

　　定义全局变量：

5 结语

　　电主轴在数控机床上的应用，不仅町以极大地提高加工效率．而且还可以明显提高加工件的质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。电主轴的应用很好地适应丁超高速加工的要求，并将逐步取代传统的机床主轴系统。
