基于VERICUT的虚拟数控技术
本文介绍了VERICUT软件的主要功能和建立仿真系统的基本步骤。通过实例讲解了数控铣床仿真系统的构建过程，并结合UGCAM生成的数控程序完成了对工件的加工。结果表明通过验证的数控程序可以直接用于实际加工，降低了加工的风险，提高了加工效率。
3 加工过程仿真
利用建立好的数控铣床仿真系统，进行工件的仿真加工。在UGNX4.0的CAM模块中规划刀路轨迹如图3所示，然后经过后置处理自动生成加工零件的G代码数控程序。

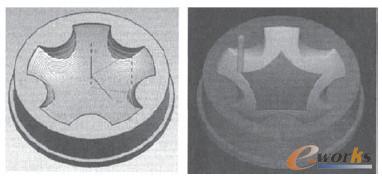

图3 UG中的刀轨
打开主菜单“Project”→“NC Programs”命令，选择“NC Program Type=G-Code Data”，如图4(a)所示，添加UG生成的G代码程序如图4(b)所示，接着在VERICUT中建立毛坯模型，然后运行仿真系统，最后的仿真结果如图5所示。

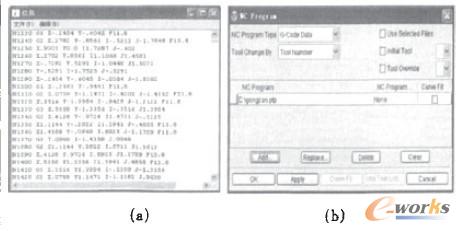

图4 添加生成的G代码程序
图5 加工仿真结果
4 结束语
通过VERICUT6.03创建了一台三轴联动数控铣床的仿真系统，并结合UGNX4.0 CAM生成的零件加工程序，完成了对工件的虚拟加工。用户可以根据实际需要自定义任何数控机床的仿真系统，完成对工件的虚拟数控加工。通过VERICUT验证成功的数控程序可以不用试切，直接输入实际的数控机床用于加工工件，从而降低了加工的风险，提高了加工效率。
- 第1页：基于VERICUT的虚拟数控技术(1)
- 第2页：加工过程仿真
