交流伺服系统在剑杆织机电子送经系统中的应用

1 前言

　　我厂于20世纪90年代初引进113台西班牙剑杆织机，该机采用PC单板机控制。分为主控单元，松经／紧经控制单元、松经／紧经控制部分采用直流晶体桥式，驱动器驱动一种惯性特别小的线绕盘式无铁芯直流电动机。使用至今，已有一半以上电动机出现了转子盘扎间短路、断路、测速微转子线圈断路磨损坏等问题。为了保证设备正常运行，我们对原松经／紧经电气控制部分进行了以交流伺服控制取代直流控制的技术改造。

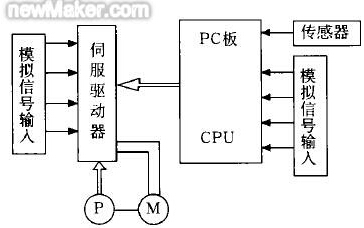

2 硬件系统配置（见图1）

　　2．1 操作控制部分

　　为了保证挡车工操作适应性，该部分控制基本不变，即模拟信号输入部分。主要包括：车上开启／停止、手动松经／紧经、复位等。

　　2．2 松经／紧经驱动部分

　　送经电动机选用日本SANYO DENKI公司的“P50B0 80775HXS00”交流单相伺服电动机并带有INC—E编码器（P），转速 4500 r／min；伺服驱动器选用该公司“QSIA 03AA”驱动器，带有5位数7段LED显示，进行参数编辑，运行监控，报警记录。

　　2．3 张力检测部分

　　张力检测使用原装张力传感器。从振动后梁上取回模拟电压信号，经PC板上多级运放LM 324对信号放大整形与程序存储值作比较和记忆处理，最后由PC板给出开车运行时所需的一10 V～+10 VDC模拟量速度指令信号。

　　2．4 电动机数据检测部分

　　主要由省配线增量式编码器INC—Z（2000 P／R），双效屏蔽电缆组成。功能为自动跟踪电动机实际工作状态，检测松经、紧经过程中的各种数据，保证全车织物张力保持一致。
