基于变频与PLC控制的车床主轴数控系统设计（上）

引言

    随着计算机技术和信息技术的不断发展，作为国家装备工业基础的机床在向数字控制和智能控制的方向发展。数控机床是先进机械制造技术、数字控制技术、计算机技术、信息技术、微电子技术、自动控制技术、检测技术等先进技术的系统集成，只要改变零件加工程序就能加工所需要的产品，加工速度快、精度高、花样多，能快速满足市场需求。目前小型数控车床在玩具制造、小零件小五金加工、装饰广告等行业有着广阔的前景，为适应市场灵活多变的需求，开发设计各种小型数控车床能较好的满足一大批中小企业的多样化需求，走与中大型数控系统设备厂家不同的差异化道路。本文主要探讨以国产华中数控系统为控制软件，对C6140型车床主轴进行以变频技术与PLC控制技术为主的数控系统设计。

1 车床主轴数控化设计总体方案

    目前国内的数控系统大型的有SIEMENS数控系统、中型的有FANUC数控系统、中小型的有三菱数控系统等，这些数控系统价格都在5万元以上，属于高精度的闭环或半闭环控制方式。通过对加工要求、精度要求、价格等因素比较后，采用国产华中数控系统，包括控制面板、主机系统板卡与输入输出接口，继电器与PLC外部I／O板，以及电气控制设计与元器件安装、调试等自行完成。主轴数控采用开环控制方式和半闭环控制方式，包括硬件电气控制系统和软件系统两部分。数控系统能控制主轴启停、转速、方向、过载和报警等；刀架能根据加工需要自动转位换刀；车床主轴数控系统设计原理图如图1所示。

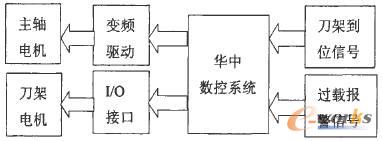

图1主轴数控系统设计原理图

2 主轴数控系统设计总体方案

    2．1主轴变频器．电机与卡盘的选择

    为了提高车床的自动化程度，主轴采用变频调速，进行半闭环控制，根据机械部分的设计计算与C6140车床加工要求可选择FRF740—7．5KCH三菱变频器，适配7．5KW的三相交流调速电机；为了实现较好的低速大转矩特性，采用分档无级变频调速，即在精密加工的时候可选择低速机械档位和高速机械档位，然后再通过变频器来调速；主轴运动由主轴电机驱动，电机的调速、正反转、启停、急停、报警等由PLC与数控系统控制。主轴卡盘采用电动卡盘，卡盘的夹紧与松开由PLC与数控系统控制。可选择KDl 1250型号电动三爪自定心卡盘，加装夹紧与松开信号开关，与数控系统的对应端口连接。

    2．2主轴编码器的选择

    主轴为了能加工螺纹，主轴电机要加装主轴编码器，与主轴同步转动，作为主轴位置信号的反馈元件，用来测量电机的转速、位移和转向，保证加工螺纹或丝杠时，主轴每转一周，刀具能准确移动一个导程。根据机械部分的设计计算与要求，车床能加工的最大螺纹导程为24mm，纵向的进给脉冲当量为0．01mm／脉冲，所以每转一周加工一个导程输出2400个脉冲，编码器有A、B相输出信号，A、B相位差为90。，另外为了重复车削同一螺纹时不乱扣，编码器还需每转输出一个零位脉冲Z。可选择ZLF-2400Z-05VO-15型号的螺纹编码器。编码器信号端与数控系统对应端口连接。

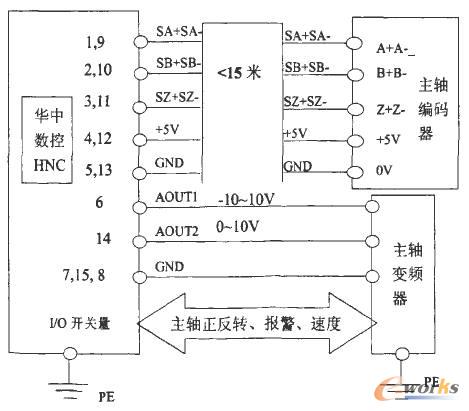

图2 数控装置与主轴变频器、编码器的电气连接图

3 主轴数控系统设计与实施

    3．1主轴变频器调速系统电气控制实施

    主轴采用7．5KW以下的普通变频器控制交流变频电机实现调速，变频器选择三菱、台达或日立普通型变频器，可在一定范围内实现主轴的无级变速。这时可利用已有的数控系统主轴控制接口，接口AOUT中模拟量电流或电压输出信号，可作为变频器的调速信号，如果采用单极性模拟量电压，这时用开关量输出信号控制主轴的启停、正反转。主轴速度模拟电压信号范围为-10V～+10V，电流最大为10mA，如果采用双极性模拟量电压，这时采用使能信号控制主轴启停。主轴编码器电源输出为+5V，使用差分TTL方波，可提高可靠性和抗干扰能力，最大电流为200mA，信号电平为RS422电平。数控装置与主轴变频器、编码器的电气连接图如图2N示。
