专业的电气设计软件—SEE Electrical的功能特点

发布时间:2010-04-07 来源:凯思软件
本文分析了对于现在只用通用CAD软件的电气设计人员,当其进行工程设计和绘制电气工程图时存在的问题以及SEE ELECTRICAL的特点。

    对于现在只用通用CAD软件的电气设计人员,当其进行工程设计和绘制电气工程图时存在以下几个方面的问题:

    1、一个工程图纸的不同部分(原理图,接线图,机柜布置图,说明书,材料清单等),需要不同的软件来完成,所设计的是一张张的图纸,没有项目管理的概念。
    2、现在所使用的设计工具没有自动生成功能,需要耗费大量人力物力来进行接线图和各种报表的绘制以及图纸校对,导致出图时间慢,整个工程设计效率低且容易出错。
    3、现在所使用的设计工具内部没有标准的符号库和电气符号没有电气属性,无法合理地统一各设计人员的设计标准,致使图纸的整体布局各异,标准化程度不高,严重影响整个公司的图纸质量和统一管理,并且错误较多。
    4、现在所使用的制图工具功能单一,不专业,无法有效提高电气设计的绘图效率和降低出错率。
    5、现在所使用的设计工具没有数据库管理功能,无法对工程文件的相关属性进行批量查看和修改,无法高效的对大工程项目进行管理,拖低项目的进度。
    6、现在进行机柜布置图设计时,由于原理图图纸繁多,电气元气件分散,导致遗漏和多加元气件很难避免,出错率高。

SEE ELECTRICAL的特点:

一、项目管理功能:

     1 SEE ELECTRICAL为设计者提供一个电气设计环境(这个环境包括:符号库、设备库、各种模板等),该环境可以在整个设计部门进行统一,为设计者的全过程提供服务。








    2 一个项目中的每一页图纸均有自己的属性,并且是整个项目中的一部分,在某一页上的修改,均会在整个项目中有所体现。

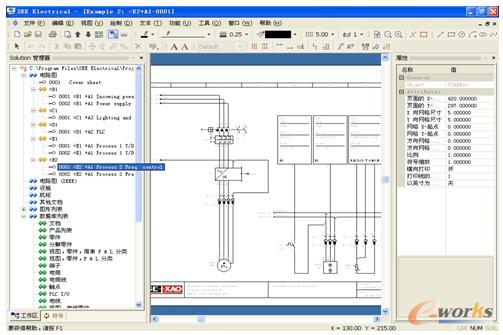

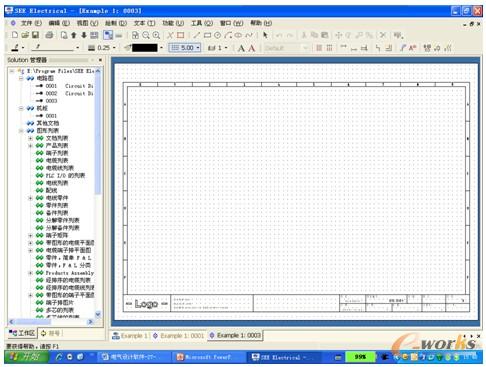

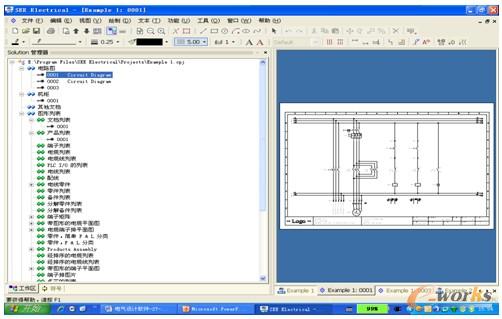

    3、 SEE ELECTRICAL提供一个项目树,对一个项目的所有图纸、文档、说明书、统计表等进行管理。

分页

二、提高设计的水平,提高所设计的图纸的质量:

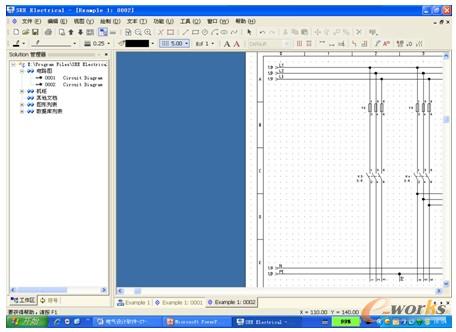

    1 线之间的距离容易统一(尤其是三相线),让线距和符号的大小协调。让图纸更美观和规范。

    2 标注方法统一。(包括名称、位置、字体大小等)

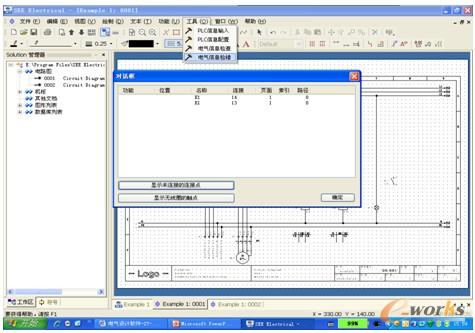

    3 有自动查错的功能。(如:触点溢出等)

三、减少重复劳动,提高设计效率:(大多数客户可以节省40%~60%的时间)

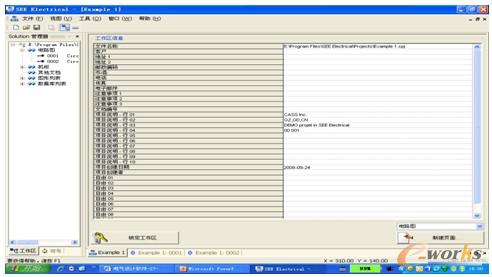

    1 页面信息(包括项目名称、设计者、审核、校对、当前页数、总页数等)自动生成。

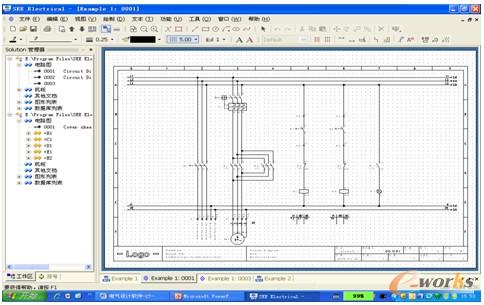

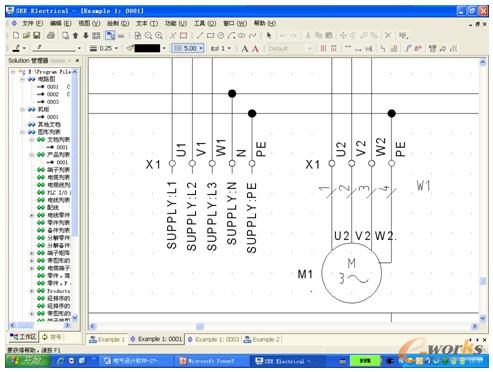

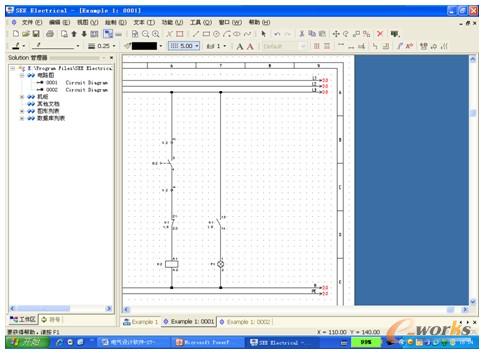

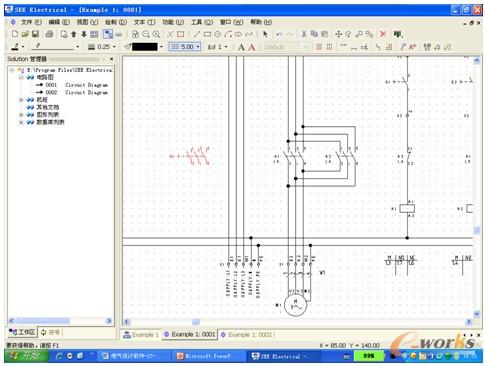

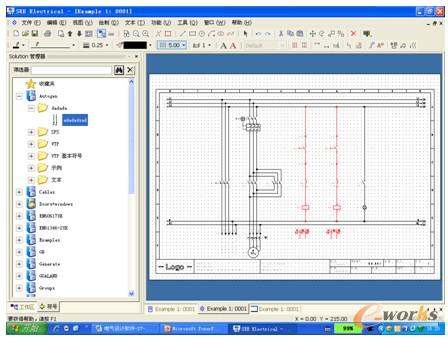

    2 插入符号时自动断线、连线,自动设置线距,自动生成名称、端号等。



分页

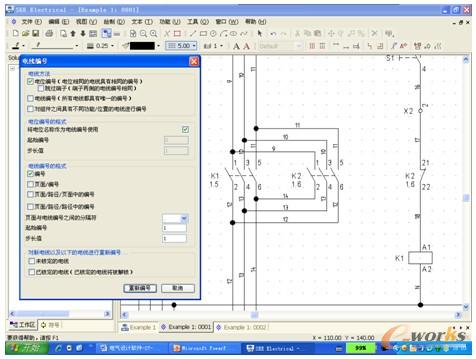

    3 自动电线编号。

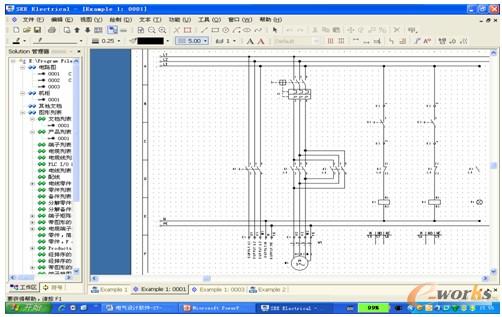

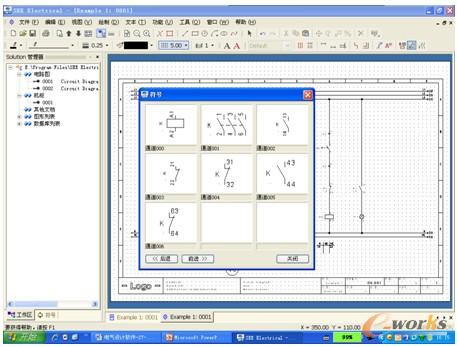

    4 电位线、符号等均有关联交叉引用,方便进行图纸的检查和审核。

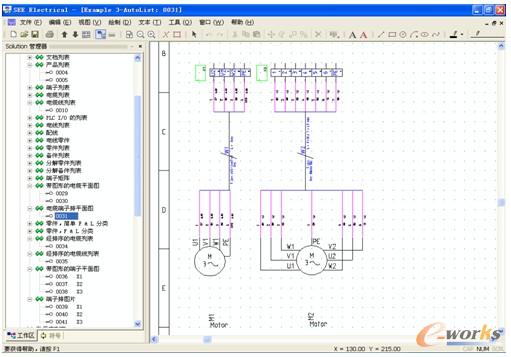

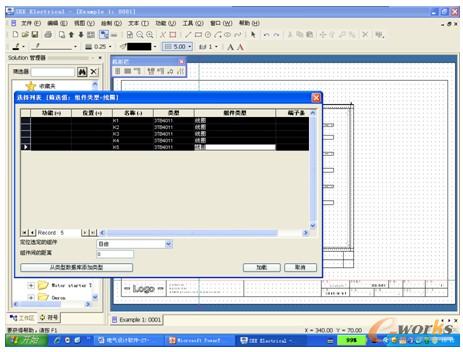

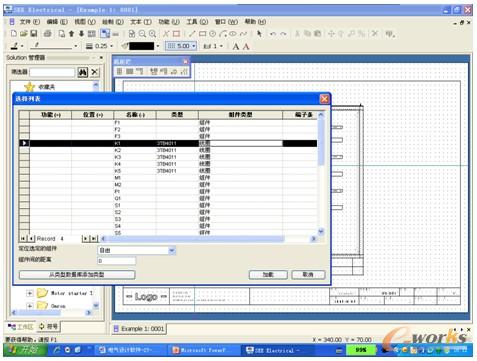

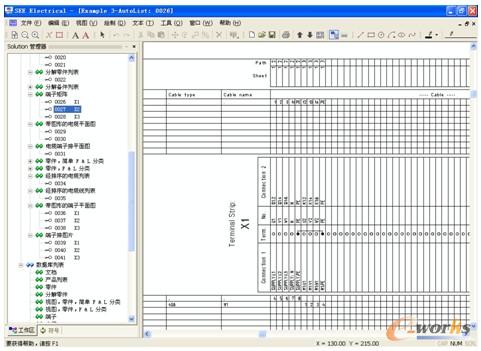

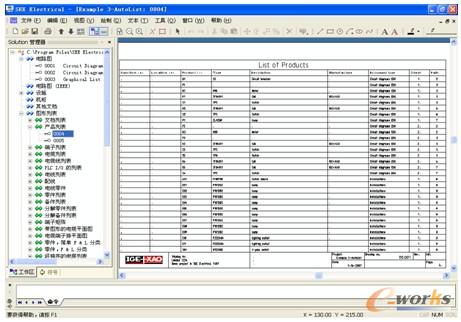

    5 自动生成各种表单(如目录、产品清单、电缆表、电线表、端子矩阵、端子接线图、电缆接线图等)





分页

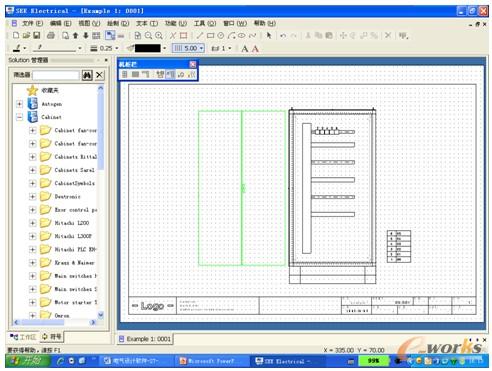

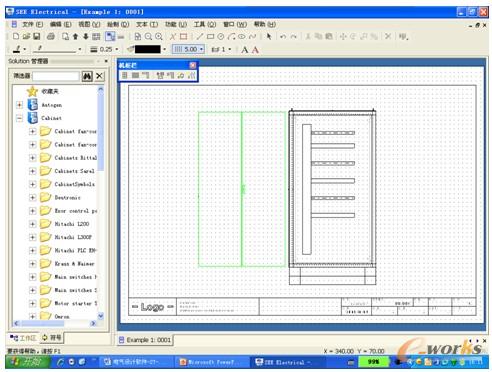

    6 半自动生成电气柜布置图。







四、其它特点:

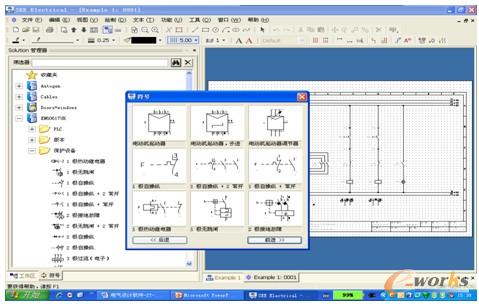

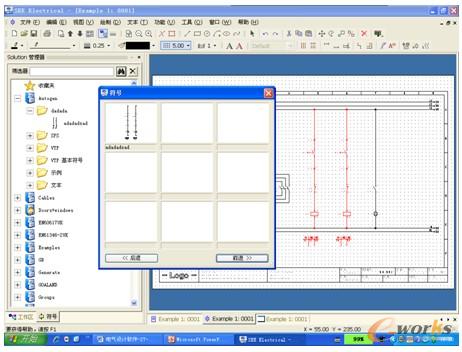

    1 插入符号时,可以先输入设备代码,由设备找出符号。

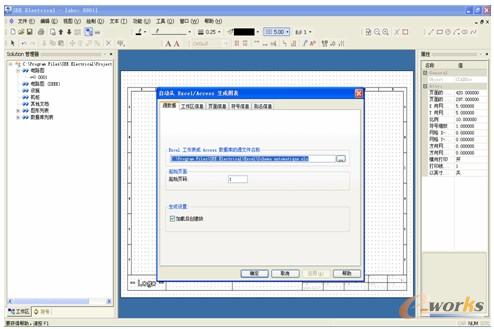

    2 可以由Excel表格直接生成单线图,原理图等。

分页

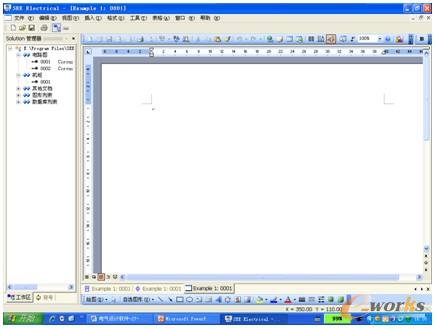

    3 能在SEE ELECTRICAL中直接调用其它软件(如:word,Excel,画笔等)。




    4 SEE ELECTRICAL的符号库、设备库、模板等都是开放的,用户可以自己定义。

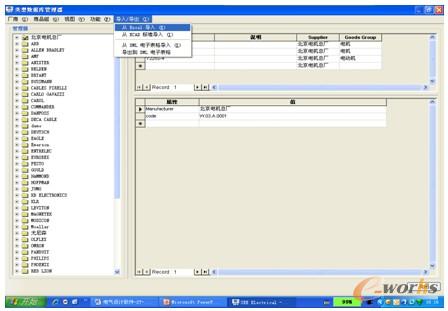

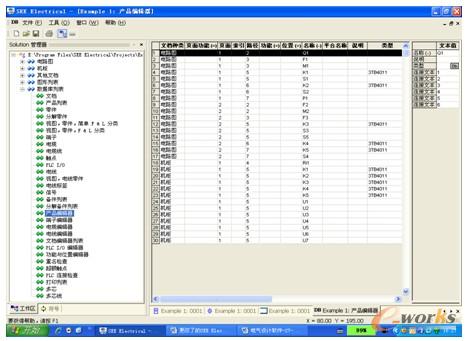

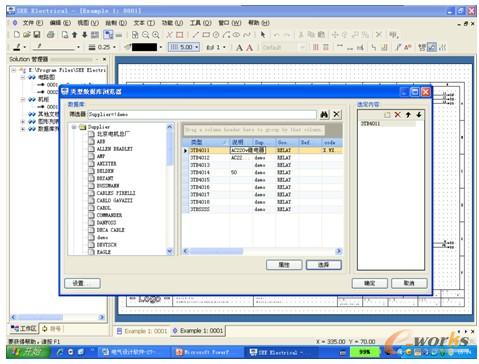

    5 强大数据库编辑工具,可以方便地对项目进行统一查看,修改和管理,在原理图上能自动实时地反映出更改后的新内容。

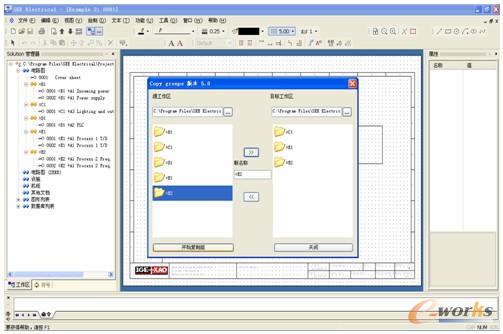

    6 带有功能/位置 功能,方便工程项目管理分类,在项目之间可以自由地复制功能组和(或者)位置组以方便相关的项目间统一设计和管理。

分页

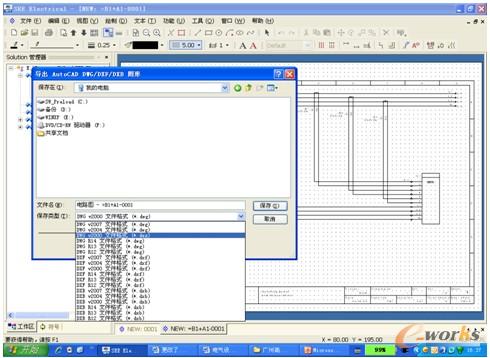

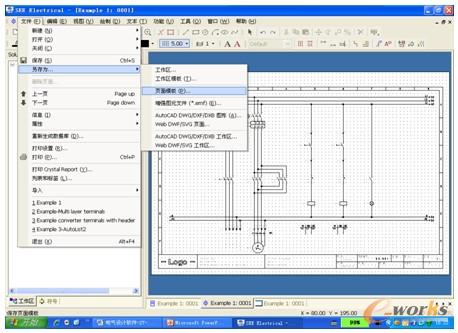

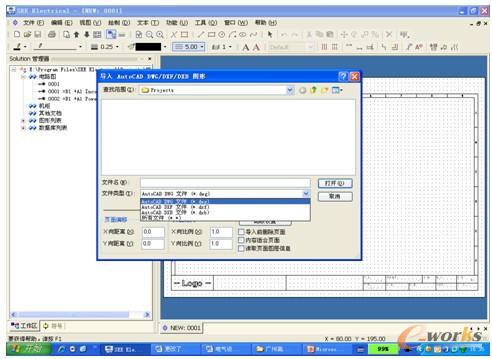

    7 软件与AUTOCAD格式的文件兼容性好,可以自由方便的导入导出并且在软件上修改AUTOCAD格式的文件。

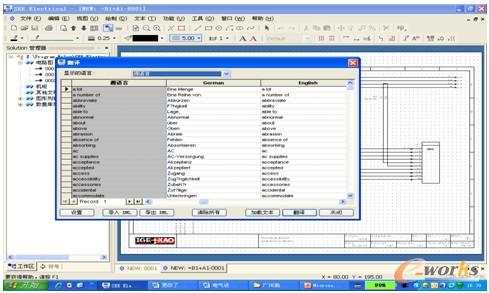

    8 具有专业的自动翻译功能,方便用户生成各种语言版本的图形文件。

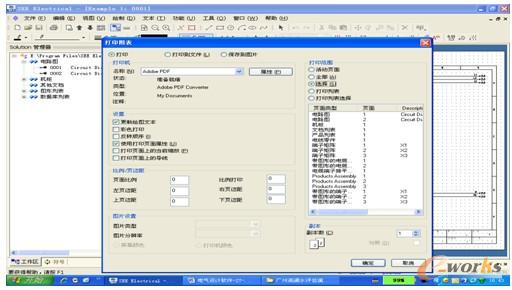

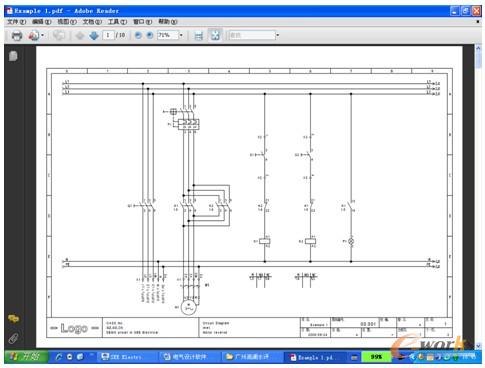

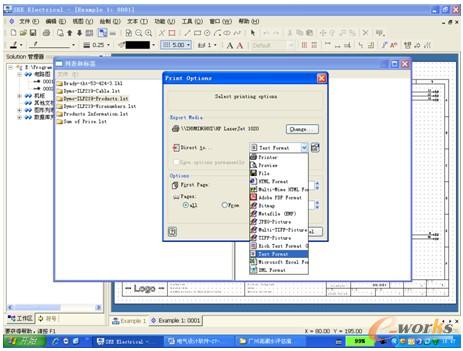

    9 全世界流行的各种标签打印格式如Avery, Zweckform, Herlitz and Leitz都已集成在系统里。电气技术项目的全部文档都能分类为相应的打印格式,你能准确地打印你所需要的文档和所想要的各种规格(如通用性最强的PDF文件格式等)。
