数控机床开环伺服进给系统的PLC控制

发布时间:2014-05-02 作者:杨可  来源:万方数据
关键字:PLC 伺服进给 步进电机
本文介绍了利用PLC控制数控机床开环伺服进给系统的结构和软硬件设计特点,改善了传统步进电机低速振动大和噪声大的缺点,使开环伺服进给系统在较大速度范围内转矩保持恒定,提高了控制精度,减小了发生共振的几率,具有很好的稳定性、可靠性和通用性,且结构简单。

3 PLC控制完成的功能

  3.1 平稳起动、加速、减速、平稳停止功能

  在S7—200中,支持高速输出口PTOO/VT01的线性加/减速,通过MicroWin的向导程序生成线性加/减速的程序,非常容易实现步进电机的平稳起动、加速、减速、平稳停止。

  3.2 定位控制功能

  借助于PLC的CPU产生集成脉冲输出和定位指令系统,确定相对一根轴的固定参考点,以一个输入字节的对偶码(Duulcoding)给CPU指定定位角度,在程序中根据该码计算出所需的定位步数,再有CPU输出相关个数的控制脉冲,通过步进电机来实现相对的定位控制。

  3.3 额定电流可调等角度恒力矩细分驱动方法的功能

  步进电机的驱动方式有多种,如恒电压、恒电流等多种形式,而这些方式都存在一定的缺陷,特别是在低速运行时的振动、噪声大和在步进电机自然振荡频率附近运行时易产生共振,且输出转矩随着步进电机的转速升高而下降等缺点,采用额定电流可调等角度恒力矩细分驱动方式,可改变上述缺陷。额定电流可调等角度恒力矩细分驱动主要的优点是步距角变小,分辨率高,提高了电机的定位精度、启动性能和高频输出转矩,减弱或消除了步进电机的低频振动,降低了步进电机在共振区工作的几率。一般细分驱动只改变相应绕组中电流的一部分,电动机的合成磁势也只是旋转步距角的一部分,绕组电流不是一个方波而是阶梯波,额定电流是台阶式的投入或切除,如图7所示。

两相电机等额细分电流波形图

  其合成的矢量幅值是不断变化的,输出力矩也跟着不断变化,从而会引起滞后角的不断变化。当细分数很大、微步距角非常小时,滞后角变化的差值已大于所要求细分的微步距角,使得细分失去了意义。据此分析,采用建立数学关系同时改变两相电流,即Ia、Ib以某一数学关系同时变化,保证变化过程中合成矢量幅值始终不变。建立一种“额定电流可调的等角度恒力矩细分”驱动方法,以消除力距不断变化引起滞后角的问题。随着A、B两相相电流Ia、Ib的合成矢量角度不断变化,其幅值始终为圆的半径。如图8、图9所示。

两相电机等额细分电流波形图

电流可控的等角度细分图

4 结语


  PLC控制的步进电机开环伺服系统可以采用软件环行分配器,也可以采用硬件环行分配器。采用软环占用的PLC资源较多,特别是步进电机绕组相数大于4时,应该予以充分考虑。采用硬件环行分配器,虽然硬件结构稍微复杂些,但可以节省占用PLC的I/0点数。步进电机功率驱动器将PLC输出的控制脉冲放大到几十至上百伏特、几安至十几安的驱动能力。一般PLC的输出接口具有一定的驱动能力,而通常的晶体管直流输出接口的负载能力仅为十几至几十伏特、几十至几百毫安。但对于功率步进 机则要求几十至上百伏特、几安至十几安的驱动能力,因此应该采用驱动器对输出脉冲进行放大。

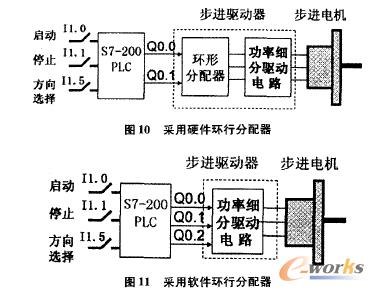

  如伺服机构采用硬件环行分配器,则占用PLC的I/O口点数少于5点,一般仅为3点。其中输入占用一点,作为启动控制信号;输出占用2点,一点作为PLC的脉冲输出接口,接至伺服系统硬环的时钟脉冲输入端,另一点作为步进电机转向控制信号,接至硬环的相序分配控制端,如图10所示,伺服系统采用软件环行分配器时,其接口如图11。

采用软件环行分配器

  采用PLC控制的步进电机驱动系统,具有速度快,噪音低,控制精度高,而且可选整步半步驱动。配合采用额定电流可调的等角度恒力矩细分型的驱动器,基本上克服了传统步进电机低速振动大和噪声大的缺点,电机在较大速度范围内转矩保持恒定,提高了控制精度,减小了发生共振的几率,具有很好的稳定性、可靠性和通用性,且结构简单。
