基于射频技术的刀具自动识别系统的设计与实现

2 系统功能实现

    本文所述刀具自动识别系统主要包括两个功能模块：数据转换模块和PLC监控模块。数据转换模块主要是利用RS232串口实现数据在射频设备和数控系统之问的传递。加工中心换刀时，PLC监控模块发送触发信号给数据转换模块，更新射频编码块内存储的刀具寿命信息。系统功能模块视图如图2所示。

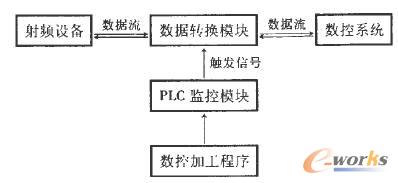

图2 系统功能模块

    2．1 数据交换模块

    本文所述数据转换模块的串口通信软件主要应用Visual Basic 6．0(以下简称VB)进行编制。VB运用MSComm进行串口通信，DDE进行数据交换。DDE中的Linkitem属性与Linktopic属性结合使用，确定服务器应用程序与客户控件的完整数据链接。在DDE的各个属性中，LinkMode、Linktopic与Linkitem这三个属性的设置如下：

    LinkMode：

    Automatic(数据从射频编码块读出时)

    Manual(数据写入射频编码块时)

    Linktopic：NCDDE f NCU840d

    Linkitem：变量名称

    上述Linkitem的变量名是根据系统传递的数据在

    西门子840D数控系统刀具管理模块中表示的系统变量进行设置的。本文所使用的6个系统变量如表3所示，其中寿命信息的单位均为分钟。

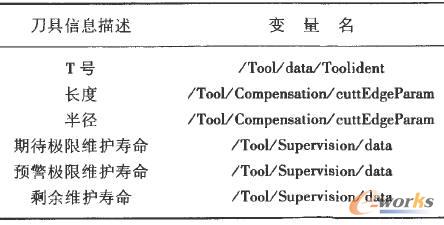

表3 各数据的变量名

    MSComm控件是VB 6．0中的一个ActiveX控件，其提供了两种处理通信的方式：一种为事件驱动方式，另一种为查询方式。该控件常用属性和方法有：Commport(设置或返回串口号)、Setting(以字符串的形式设置或返回串口通信参数)、Portopen(设置或返回串口状态)、InputMode(设置或返回接收数据的类型)、Output(设置或返回发送缓冲区中等待计算机发送的字符数)、CommEvent(依据产生事件和错误，MSComm控件为CommEven属性赋不同的代码，同时产生OnComm事件)等。

    VB中，利用MSComm控件实现串口通信，发送命令主要程序语句如下：

    MSeomml．CommPort=1

    MSComml．OutBufferCount=0

    MSComml，Output=命令

    MSComml．InBufferCount=0

    接收数据主要程序语句如下：

    Dim lnbyte() As Byte

    Select Case MSComml．CommEvent

    Case comEvReceive

    Inbyte=MSComml．Input

    Case comEvSend

    End Select
