解析EdgeCAM的创新思维——特征加工篇

发布时间:2009-03-18 作者:付春林  来源:Edgecam
介绍了EdgeCAM数控智能编程系统,在模型的兼容性方面的创新模式,说明了特征加工的方法与对象、特征加工的应用、步骤并对特征加工的未来进行了介绍。

    作为新一代的数控智能编程系统,实体加工的标准之作――EdgeCAM不仅在模型的兼容性方面开辟了一种崭新的模式,而且通过紧密结合三维实体造型工具的普及应用,在实体加工领域中,引领特征加工的发展方向。

一、何谓特征加工

    在三维CAD环境下,我们已经习惯了所谓的特征造型。利用拉伸、旋转、扫略等方法获得实体模型,而且可以通过“布尔运算”完成针对实体模型的加减运算。在CAD环境下,通过特征造型的方式,不仅获得了三维模型,更有意义的是通过对特征的赋值过程,在三维模型中,可设置与三维模型相关的全部几何参数。

    一般情况下,在CAM环境中的编程操作主要有两部分内容组成,一方面根据加工工艺内容的要求,选择CAM软件提供的加工方法生成刀具路径,通过对加工方法中的参数设置获得合理的刀具路径形状和样式;另一方面,选择加工对象和输入零件模型相关的几何参数,保证生成的刀具路径符合零件几何形状的要求。特征加工可以直接利用CAD造型过程中设置的模型特征参数;不仅减少了加工对象和参数的输入,而且可以以模型特征为纽带,将CAD/CAM系统连接起来,实现数据的动态关联。这种以实体模型的几何特征为加工对象,以特征参数为加工依据的编程方式,即为特征加工,也常称为实体加工。

    实体加工并不是简单的以实体模型为加工对象,而是要能识别出实体模型的特征及其参数。然后以特征为依据,贯穿于整个加工过程。包括特征识别、加工方法的选择、加工过程中特征参数的输入、特征的修改与刀具路径的更新等等内容,甚至可以有更多的自动加工选项。

图一 EdgeCAM自动识别出来的多种2D/3D型腔特征和外形特征。

二、特征加工的应用

在EdgeCAM中,特征加工一般分为如下几个步骤:

    1、识别特征;

    2、针对特征选择加工方法;

    3、设置加工参数;

    4、动态关联。

    在EdgeCAM中,有自动识别特征的功能。无论是铣切特征还是车削特征,都可以自动识别。识别出来的特征按类型自动分组,相同的特征可以同时选中并一次加工。识别出来的特征包括特征的几何参数、颜色以及层等信息(特征参数可以修改编辑)。

    针对选出来的实体模型特征,选择加工方法,以获得合理的刀具路径。在这个过程中,有两部分参数需要输入。一个是控制刀具路径样式的参数,例如期望的刀具路径是逆铣还是顺铣、刀具路径的步距角度等等;另一个是与模型相关的几何参数,例如型腔深度、形状位置等等。在参数输入的过程中,与模型相关的几何参数在默认的情况下,来源于实体模型的特征参数,并可以自动加载。因此在编程过程中,只需要关注控制刀具路径样式的参数即可。不仅减少了编程中的数据输入,而且生成的刀具路径可以根据特征的更改,自动更新。这为实现智能编程提供了一个解决的思路。

三、您现在能看到的最快捷的特征加工

    前面我们对特征加工进行了一些阐述,在针对特征作加工的过程中,可以实现更多的自动化。下面我们来看看如何快捷地完成一个特征加工过程。

    首先,我们先来了解一下EdgeCAM提供的一个定制自动化加工策略的工具——“策略管理器”。然后,通过应用加工策略的过程,更加深入地了解特征加工的优势。

    策略管理器是一个用来定制加工策略的工具,通过策略管理器定制的加工策略类似于一个加工方法,可以直接应用在查找出来的实体模型的特征上,一个完整的加工策略可以使加工过程完全自动化。加工策略的定制过程就是把典型的特征加工过程复制出来,作为一个流程的节点。在策略管理器中,将这些节点连接起来,组成一个完整的加工流程,并保存下来,在需要的时候,可以直接应用。

    首先,我们来了解一下在策略管理工具中,定制的加工策略的格式。

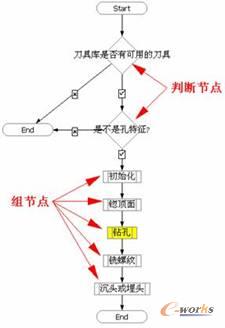

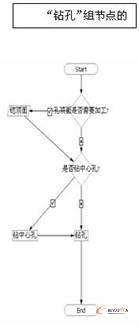

图二      图三

    加工策略实质上是一个流程图,这个流程图在开始节点(Star节点)和终止节点(End节点)之间、由一些判断节点、数据节点和组节点构成。还可以将多个节点定义成一个组节点,通过组节点,可以将一些已经订制好的策略或流程嵌套在主流程或其他策略下。嵌套的次数不受限制。分页

    每个节点的内容,可以通过将EdgeCAM环境下制定的加工过程复制出来,其内容可以是一个完整的工序内容,也可以是其中的一个步骤。例如,这里将钻孔的步骤输出为一个节点的内容。

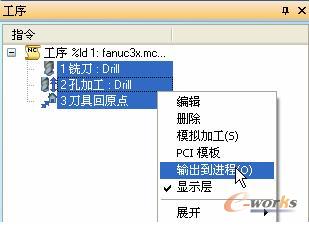

图四

    输出后,粘贴在策略管理器中,构成一个进程。这些进程可以拖拽到流程图中,成为一个数据节点。例如这里将前面的钻孔过程复制到策略管理器中后,命名为“钻孔”进程。

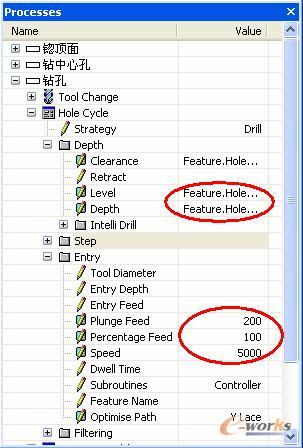

图五

    在这里我们可以看到,进程中使用的与孔相关的几何参数值,如加工深度、基准平面等都是等采用了特征参数。如果特征参数被修改,这里的值也相应地发生变化。进给速度、主轴转数等,使用的是固定值(也可以自定义成参数,使用专家系统提供数值)。

    该进程被拖拽到流程图中,就是在图四中我们看到的“钻孔”数据节点。如果被加工的对象中有孔特征,并且需要进行钻孔操作,那么钻孔的加工过程,就将按照进程中设定的参数来完成。

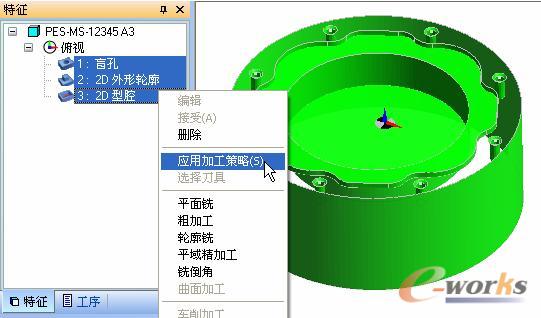

    图二是一个已经订制好的关于孔加工的一个完整策略。应用策略的过程非常简单,只要针对需要加工的特征、应用策略即可。见下图示:

    从图二可以看到,制定的加工策略中,有对特征进行判断的功能,因此这里可以选中所有的特征来应用这个加工策略。对于非孔类特征(例如这里的型腔和外形特征),不适合处理,直接转到终止节点(End)结束流程;如果是孔特征,则按照图二流程中设定的过程进行处理。流程运行结束即可得到刀具路径。

    一个策略的应用不受零件类型和形状的限制,只要有此类特征需要加工的零件,都可以应用已经定制好的加工策略。在这里我们看到的是孔加工中的一个样例,实际上,我们还可以针对型腔、外形、曲面等多类特征,定义完整的加工策略。这样,传统的编程过程将被简化为应用加工策略的过程,加工的工艺参数可以在流程中设定,模型的几何参数取决于特征参数。这样就可以彻底地实现编程过程的自动化。

四、特征加工的未来

    针对特征加工可以实现很多的自动加工选项,甚至是自动编程,但是实现这些功能有一个前提,就是模型数据的完整性。只有在保证数据完整的前提下,通过对实体模型特征的自动识别,才能实现真正的特征加工。在EdgeCAM中,我们已经感受到了一些趋势和方向。本文提到的特征加工是实现智能编程的一种手段,是当前智能编程的一个发展方向。EdgeCAM还将在此方向上进一步探索和发展,敬请关注。
